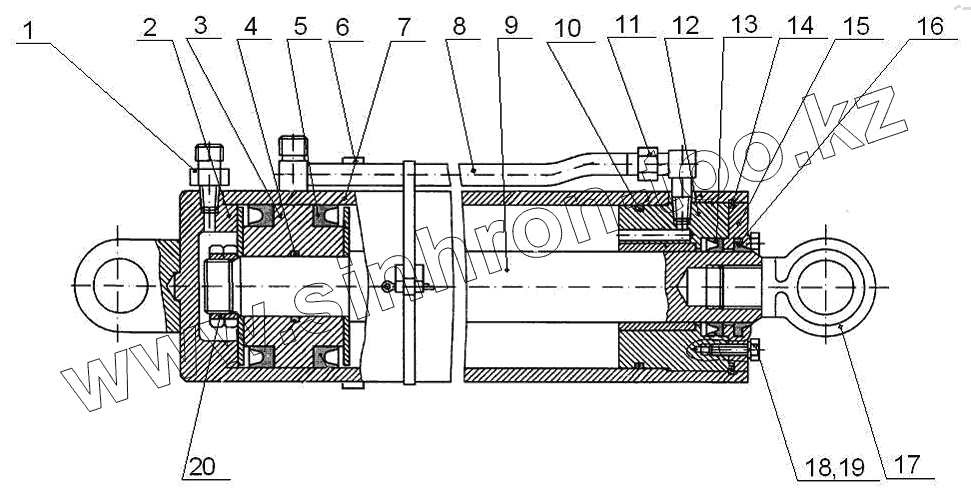

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Цилиндр подъема мачты
Ш4.05.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.05.00.000 | Ш4.05.00.000 | Цилиндр подъема мачты | |
| 1 | Ш4.05.00.006 | Штуцер | |
| 2 | Ш4.05.00.004 | Шайба | |
| 3 | Ш4.05.05.000 | Поршень | |
| 4 | Кольцо 042-050-46-2-2 | Кольцо 042-050-46-2-2 | |
| 5 | Манжета 3-120х90-6 | Манжета 3-120х90-6 | |
| 6 | Ш4.05.03.000 | Хомут | |
| 7 | Ш4.05.01.000 | Цилиндр в сборе | |
| 8 | Ш4.05.02.000 | Трубопровод | |
| 9 | Ш4.05.00.001 | Шток | |
| 10 | Кольцо 110-120-58-2-2 | Кольцо 110-120-58-2-2 | |
| 11 | Ш4.05.00.006 | Штуцер | |
| 12 | Ш4.05.04.000 | Втулка в сборе | |
| 13 | 3-70х50-6 | Манжета 3-70х50-6 | |
| 14 | В125 | Кольцо В125 | |
| 15 | Ш4.05.00.005 | Фланец | |
| 16 | Ш1.20.006А | Манжета | |
| 17 | Ш4.05.00.002 | Головка | |
| 18 | БолтМ8-6gх30.58.019 | БолтМ8-6gх30.58.019 | |
| 19 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 20 | Гайка М39х1,5-6Н.40Х.019 | Гайка М39х1,5-6Н.40Х.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
