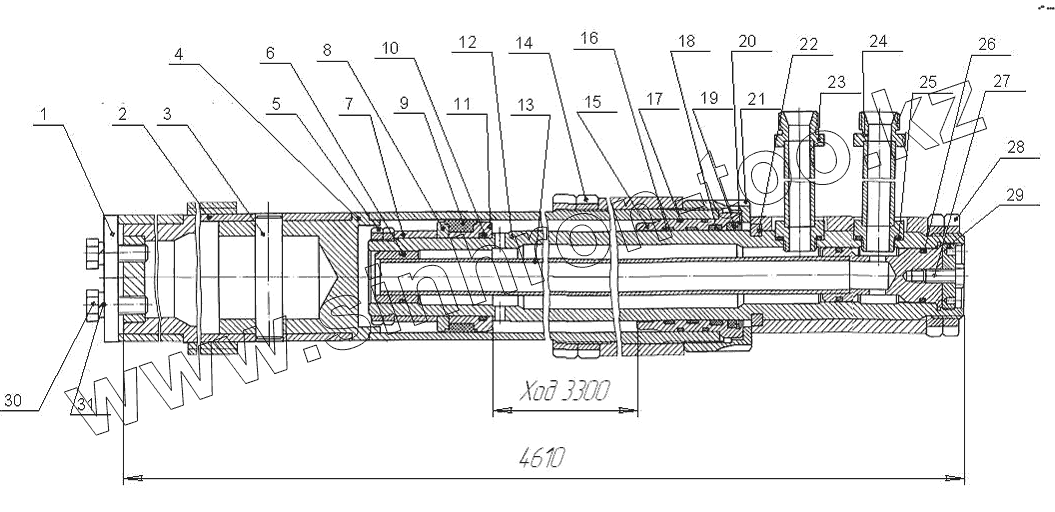

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Цилиндр подачи
Ш4.07.00.0000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.07.00.0000 | Ш4.07.00.0000 | Цилиндр подачи | |
| 1 | ЛБУ-23-09 | Шайба | |
| 2 | Ш4.07.01.000 | Труба в сборе | |
| 3 | ЛБУ-23-08А | Палец | |
| 4 | Ш4.07.03.000А | Цилиндр в сборе | |
| 5 | Ш4.07.00.006 | Гайка | |
| 6 | 040-048-46-2-2 | Кольцо 040-048-46-2-2 | |
| 7 | Ш4.07.00.002А | Втулка | |
| 8 | ГЕУ001.09.00.006 | Кольцо поршня | |
| 9 | ДВМ 393332/М | Манжета ДВМ 393332/М | |
| 10 | 070-080-58-2-2 | Кольцо 070-080-58-2-2 ГОСТ9833-73 | |
| 11 | ГЕУ001.09.00.007 | Втулка поршня | |
| 12 | Ш4.07.00.003 | Шток | |
| 13 | Ш4.07.02.000 | Маслопроводы | |
| 14 | Ш1.16.019 | Гайка | |
| 15 | ГЕУ001.09.00.001 | Втулка цилиндра | |
| 16 | I/GT80х85-9,7/102 | Кольцо I/GT80х85-9,7/102 | |
| 17 | 094-100-36-2-2 | Кольцо 094-100-36-2-2 | |
| 18 | EU8090 | МанжетаEU8090 | |
| 19 | SWP8095 | Грязесъемник SWP8095 | |
| 20 | Кольцо В95 | Кольцо В95 | |
| 21 | ГЕУ001.09.00.004 | Гайка цилиндра | |
| 22 | Ш1.16.003 | Кольцо упорное | |
| 23 | ЛБУ-23-56 | Штуцер концевой | |
| 24 | Ш4.07.00.001 | Штуцер | |
| 25 | Кольцо030-038-46-2-2 | Кольцо030-038-46-2-2 | |
| 26 | Кольцо042-050-46-2-2 | Кольцо042-050-46-2-2 | |
| 27 | Болт М12-6gх30.56.019 | Болт М12-6gх30.56.019 | |
| 28 | Гайка М16х2-6Н.05.019 | Гайка М16х2-6Н.05.019 | |
| 29 | Ш4.07.00.004 | Гайка | |
| 30 | Болт М16-6gх45.56.019 | Болт М16-6gх45.56.019 | |
| 31 | Шайба 16.65Г.019 | Шайба 16.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
