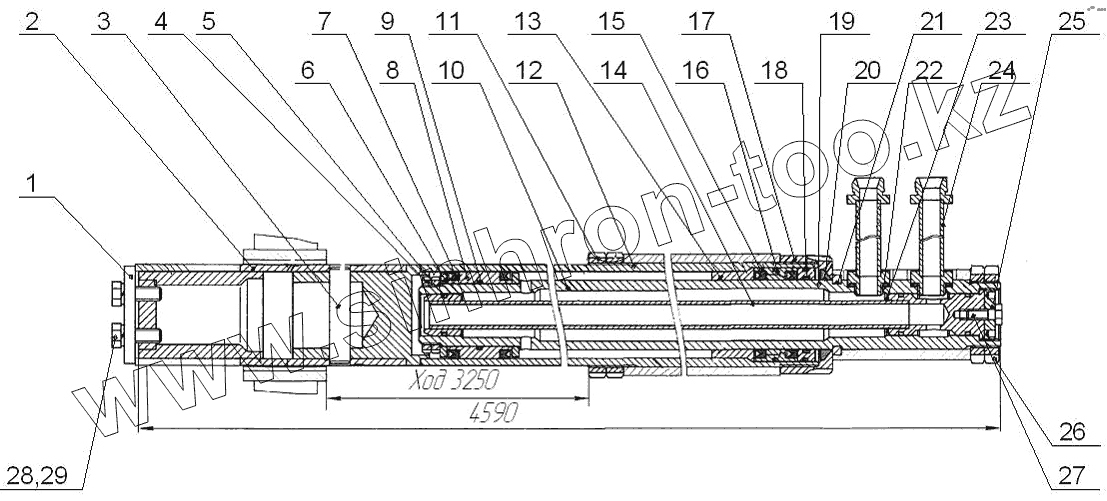

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Цилиндр подачи
Ш4.07.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.07.00.000 | Ш4.07.00.000 | Цилиндр подачи | |
| 1 | ЛБУ-23-09 | Шайба | |
| 2 | Ш4.07.01.000 | Труба в сборе | |
| 3 | ЛБУ-23-08А | Палец | |
| 4 | Ш4.07.00.006 | Гайка | |
| 5 | Кольцо 040-048-46-2-2 | Кольцо 040-048-46-2-2 | |
| 6 | Ш4.07.00.007 | Шайба | |
| 7 | Манжета 3-100х80-6 | Манжета 3-100х80-6 | |
| 8 | Ш4.07.05.000 | Поршень | |
| 9 | Кольцо 070-080-58-2-2 | Кольцо 070-080-58-2-2 | |
| 10 | Ш4.07.00.003 | Шток | |
| 11 | Ш1.16.019 | Гайка | |
| 12 | Ш4.07.03.000 | Цилиндр | |
| 13 | Ш4.07.00.011 | Втулка | |
| 14 | Ш4.07.02.000 | Маслопроводы | |
| 15 | Ш4.07.04.000 | Манжетодержатель | |
| 16 | Кольцо100-106-36-2-2 | Кольцо100-106-36-2-2 | |
| 17 | Ш4.07.00.008 | Гайка | |
| 18 | Ш4.07.00.009 | Втулка | |
| 19 | Кольцо 080-090-58-2-2 | Кольцо 080-090-58-2-2 | |
| 20 | ЛБУ-23-07 | Грязесъемник | |
| 21 | Ш1.16.003 | Кольцо упорное | |
| 22 | Кольцо 030-038-46-2-2 | Кольцо 030-038-46-2-2 | |
| 23 | Кольцо 042-050-46-2-2 | Кольцо 042-050-46-2-2 | |
| 24 | Ш4.07.00.001 | Штуцер | |
| 25 | Ш4.07.00.004 | Гайка | |
| 26 | ГайкаМ16х2-6Н.05.019 | ГайкаМ16х2-6Н.05.019 | |
| 27 | БолтМ12-6gх30.56.019 | БолтМ12-6gх30.56.019 | |
| 28 | БолтМ16-6gх45.56.019 | БолтМ16-6gх45.56.019 | |
| 29 | Шайба 16.65Г.019 | Шайба 16.65Г.019 |
