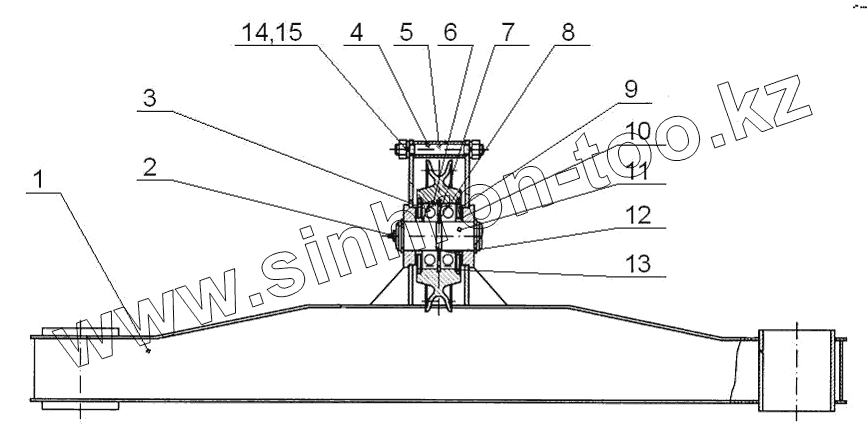

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Траверса в сборе
Ш4.17.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.17.00.000 | Ш4.17.00.000 | Траверса в сборе | |
| 1 | Ш4.17А.03.000 | Траверса с кронштейном | |
| 2 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 3 | 309 | Подшипник ГОСТ8338-75 | |
| 4 | Ш1.05.002Б | Шпилька | |
| 5 | Ш1.05.001Б | Труба | |
| 6 | ЛБУ-17-05А | Ролик | |
| 7 | Кольцо В100 | Кольцо В100 | |
| 8 | ЛБУ-17-29 | Кольцо | |
| 9 | ЛБУ-17-03Б | Крышка | |
| 10 | ЛБУ-17-02 | Втулка | |
| 11 | Ш4.17.00.001 | Ось | |
| 12 | Кольцо В 45 | Кольцо В 45 | |
| 13 | Кольцо Б 110 | Кольцо Б 110 | |
| 14 | ГайкаМ16-6Н.8.019 | ГайкаМ16-6Н.8.019 | |
| 15 | Шайба 16.65Г.019 | Шайба 16.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
