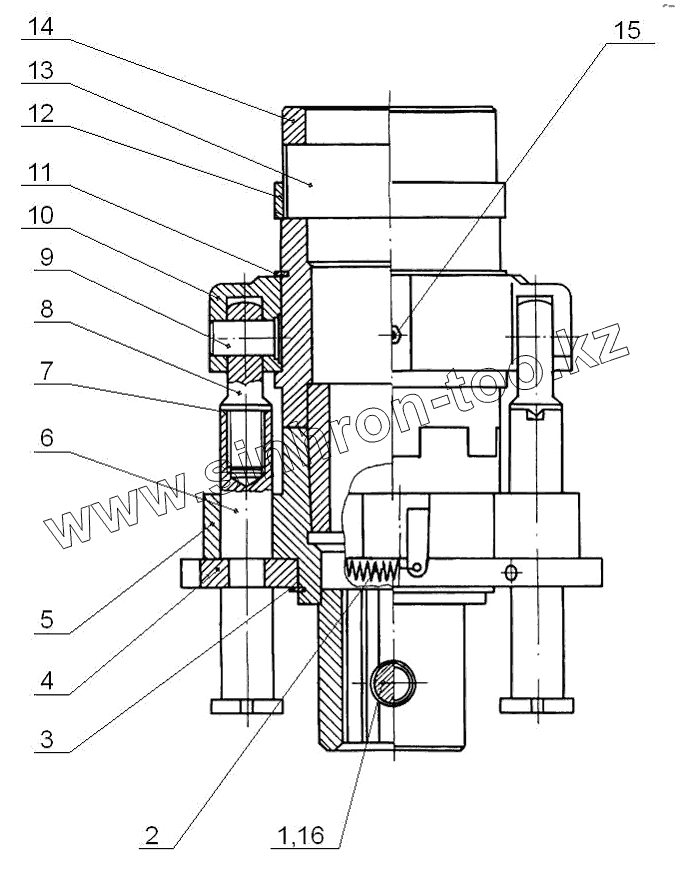

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Патрон безопасный
Ш1.22Б.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш1.22Б.000 | Ш1.22Б.000 | Патрон безопасный | |
| 1 | Ш1.22Б.012 | Палец | |
| 2 | ЛБУМ2.46.00.008 | Пружина | |
| 3 | 1А 130 | Кольцо 1А 130 | |
| 4 | АЗАБ.01А.03.000 | Защёлка в сборе | |
| 5 | Ш1.22Б.010 | Хвостовик в сборе | |
| 6 | АЗАБ.01А.03.003 | Шток | |
| 7 | АЗАБ.01.00.011 | Шайба стопорная | |
| 8 | АЗАБ.01.00.002 | Ушко | |
| 9 | АЗАБ.01.00.001 | Палец | |
| 10 | Ш1.22Б.001 | Хомут | |
| 11 | 1А 150 | Кольцо 1А 150 | |
| 12 | Ш4.24.00.003 | Кольцо | |
| 13 | Ш4.24.00.002 | Палец | |
| 14 | Ш1.22Б.010 | Хвостовик в сборе | |
| 15 | Масленка 1.3.Ц 6 | Масленка 1.3.Ц 6 | |
| 16 | Шплинт 5х40 | Шплинт 5х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
