Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Ограждение шнека с механизмом безопасности

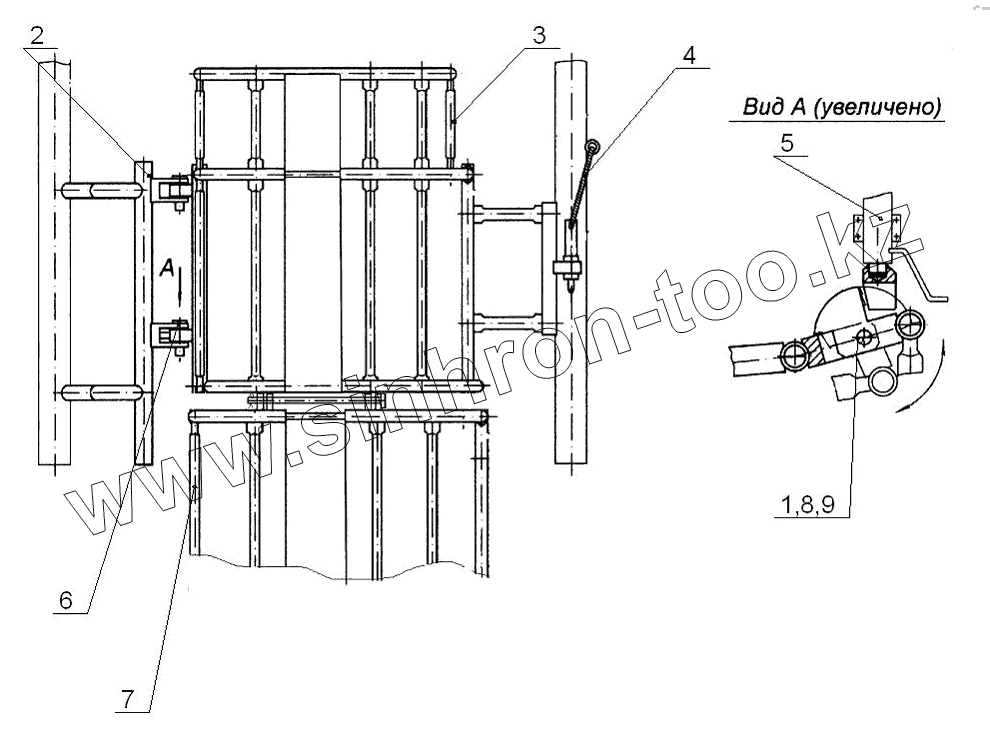

Ш4.10А.00.000
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.10А.00.000 | Ш4.10А.00.000 | Ограждение шнека с механизмом безопасности | |
| 1 | 6-20В12х90.45.Ц9хр.бцв | Ось 6-20В12х90.45.Ц9хр.бцв | |
| 2 | Ш4.10А.00.005 | Стойка | |
| 3 | Ш4.10А.01.000 | Ограждение | |
| 4 | Ш4.10А.02.000 | Фиксатор | |
| 5 | Ш4.10А.00.004 | Ось | |
| 6 | Ш4.10А.00.003 | Фиксатор | |
| 7 | Ш4.10А.04.000 | Ограждение нижнее | |
| 8 | Шайба 20.02.ст.3.019 | Шайба 20.02.ст.3.019 | |
| 9 | Шплинт 4х32.019 | Шплинт 4х32.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
