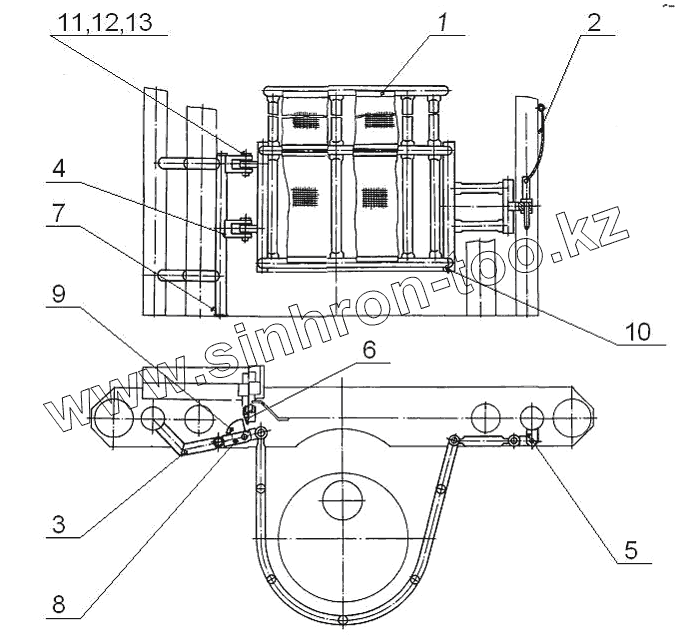

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Ограждение шнека с механизмом безопасности
Ш4.10А.00.000-01
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.10А.00.000-01 | Ш4.10А.00.000-01 | Ограждение шнека с механизмом безопасности | |
| 1 | Ш4.10.01.000-01 | Ограждение | |
| 2 | Ш4.10А.02.000 | Фиксатор | |
| 3 | Ш4.10А.03.000 | Кронштейн | |
| 4 | Ш4.10А.00.001 | Кронштейн | |
| 5 | Ш4.10А.00.002 | Кронштейн | |
| 6 | Ш4.10А.00.003 | Фиксатор | |
| 7 | Ш4.10А.00.005 | Стойка | |
| 8 | Ш4.10А.00.006 | Проушина | |
| 9 | Ш4.10А.00.007 | Сектор | |
| 10 | Ш4.10А.00.009 | Платик | |
| 11 | 6-20В12х90.45.Ц9хр.бцв | Ось 6-20В12х90.45.Ц9хр.бцв | |
| 12 | Шайба20.02.Ст.3.019 | Шайба20.02.Ст.3.019 | |
| 13 | Шплинт 4х32.019 | Шплинт 4х32.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
