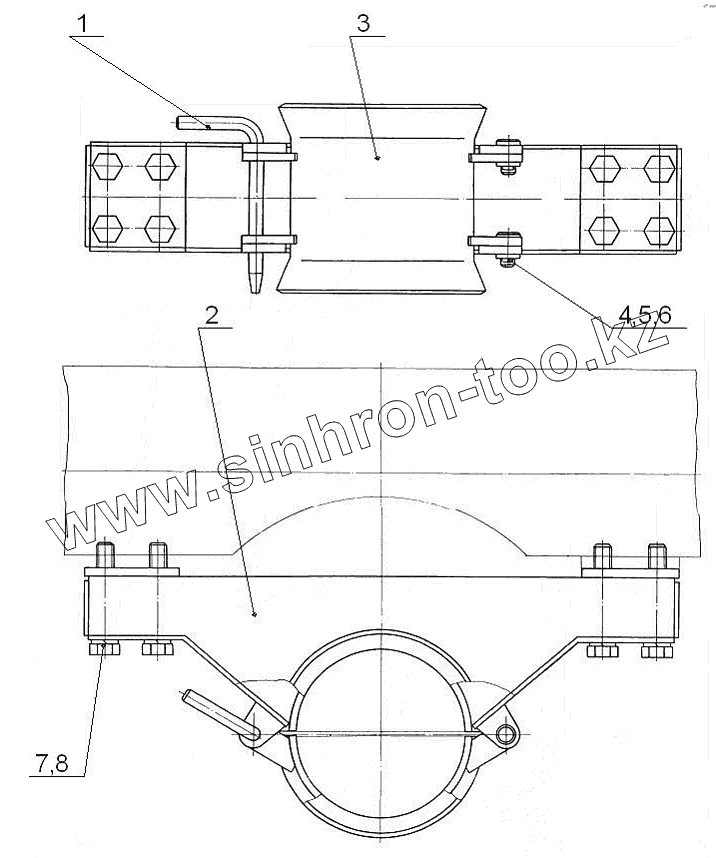

Каталог запасных частей к технике: Геомаш УШ-2Т4/2Т4В. Кондуктор
Ш4.11Б.00.000
Ш4.11.00.000
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш4.11Б.00.000 | Ш4.11Б.00.000 | Кондуктор | |
| Ш4.11.00.000 | Ш4.11.00.000 | Кондуктор | |
| 1 | 1ВСМ.24.00.001 | Фиксатор | |
| 1 | 1ВСМ.24.00.001 | Фиксатор | |
| 2 | Ш4.11.01.000 | Корпус кондуктора | |
| 2 | Ш4.11Б.01.000 | Корпус фиксатора | |
| 3 | Ш4.11.02.000 | Крышка кондуктора | |
| 3 | Ш4.11Б.02.000 | Крышка кондуктора | |
| 4 | Ось 6-16Н11х35.45.ц9хр.бцв | Ось 6-16Н11х35.45.ц9хр.бцв | |
| 4 | Ось 6-16Н11х35.45.ц9хр.бцв | Ось 6-16Н11х35.45.ц9хр.бцв | |
| 5 | Шайба 16.01.019 | Шайба 16.01.019 | |
| 5 | Шайба 16.01.019 | Шайба 16.01.019 | |
| 6 | Шплинт 4х32.019 | Шплинт 4х32.019 | |
| 6 | Шплинт 4х32.019 | Шплинт 4х32.019 | |
| 7 | БолтМ20-6gх120.58.019 | Болт М20-6gх120.58.019 | |
| 7 | БолтМ20-6gх120.58.019 | Болт М20-6gх120.58.019 | |
| 8 | Шайба 20.65Г.019 | Шайба 20.65Г.019 | |
| 8 | Ш4.10А.00.006 | Проушина | |
| 8 | Шайба 20.65Г.019 | Шайба 20.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
