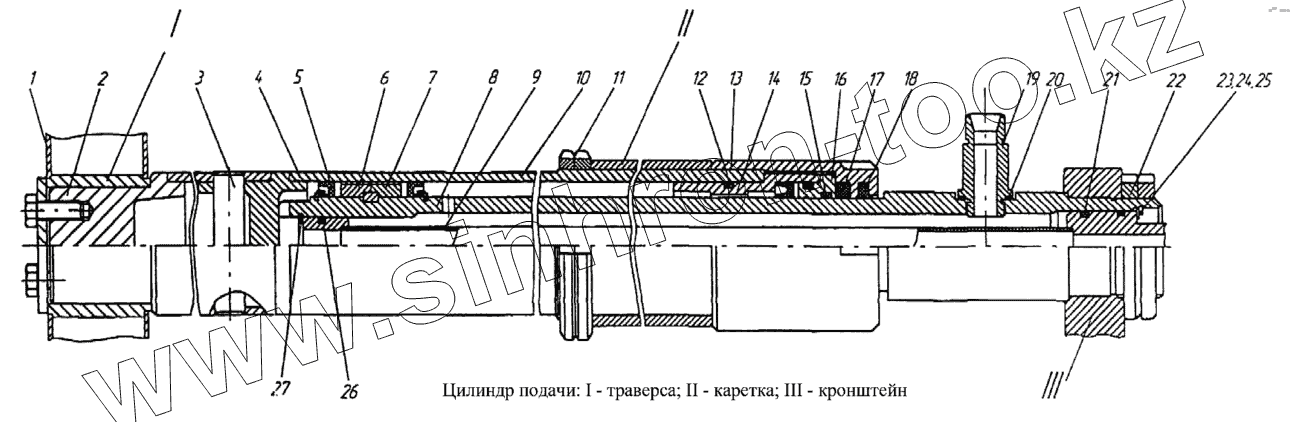

Каталог запасных частей к технике: Геомаш ПБУ-2. Цилиндр подачи ПБУ-2.12.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | УГБ50А-08-01 | Шайба | |
| 2 | 1ВСМ.12.01.000 | Удлинитель в сборе | |
| 3 | 1ВСМ.12.00.001 | Палец | |
| 4 | [Кольцо В60 ГОСТ13942-86] | Кольцо В60 ГОСТ13942-86 | |
| 5 | [Манжета 3-80x60-6 ГОСТ14896-84] | Манжета 3-80x60-6 ГОСТ14896-84 | |
| 6 | 1ВСМ.12А.01.000 | Поршень | |
| 7 | 1ВСМ.12.00.005 | Полукольцо | |
| 8 | ПБУ-1.12.00.001 | Шток | |
| 9 | 1ВСМ.12А.02.000 | Трубопровод | |
| 10 | 1ВСМ.12.03В.000.01 | Цилиндр в сборе | |
| 11 | 1ВСМ.12.00.007 | Гайка | |
| 12 | [Кольцо 070-080-58-2-2 ГОСТ9833-73] | Кольцо 070-080-58-2-2 ГОСТ9833-73 | |
| 13 | 1ВСМ.12.00.013А | Гайка накидная | |
| 14 | 1ВСМ.12.06В.000 | Втулка направляющая | |
| 15 | [Кольцо 060-070-58-2-2 ГОСТ9833-73] | Кольцо 060-070-58-2-2 ГОСТ9833-73 | |
| 16 | 1ВСМ.12.00.014А | Втулка | |
| 17 | [Набивка ГОСТ5152-84] | Набивка с однослойным плетением сердечника марки Х6с5 (0,05 кг) ГОСТ5152-84 | |
| 18 | 1ВСМ.12А.00.008 | Грязесъемник | |
| 19 | 1ВСМ.12.00.003А | Штуцер | |
| 20 | [Кольцо 024-030-36-2-2 ГОСТ9833-73] | Кольцо 024-030-36-2-2 ГОСТ9833-73 | |
| 21 | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 22 | [Гайка М64х2-6Н.05.019 ГОСТ11871-88] | Гайка М64х2-6Н.05.019 ГОСТ11871-88 | |
| 23 | 1ВСМ.12А.00.002 | Кольцо регулировочное | |
| 24 | 1ВСМ.12А.00.002-1 | Кольцо регулировочное | |
| 25 | [Кольцо В52 ГОСТ13943-86] | Кольцо В52 ГОСТ13943-86 | |
| 26 | [Кольцо 030-038-46-2-2 ГОСТ9833-73] | Кольцо 030-038-46-2-2 ГОСТ9833-73 | |
| 27 | [Кольцо В38 ГОСТ13943-86] | Кольцо В38 ГОСТ13943-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
