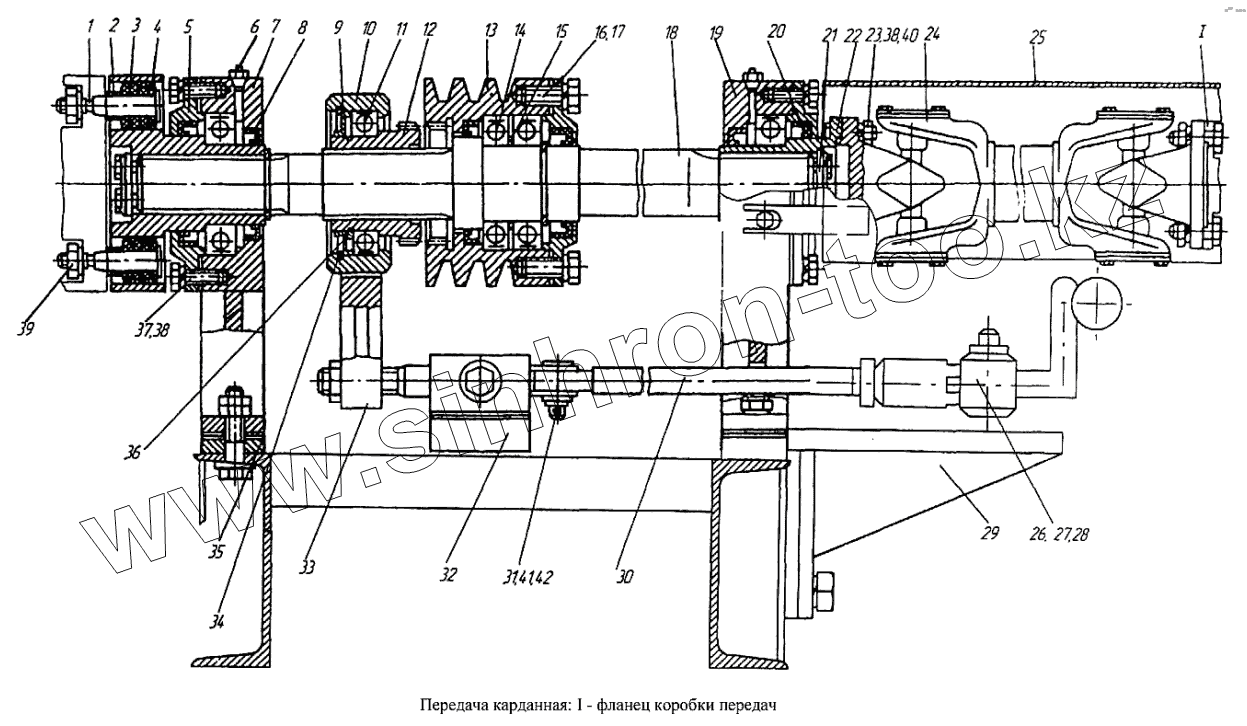

Каталог запасных частей к технике: Геомаш ПБУ-2. Передача карданная ПБУ-1.06.00.000
ПБУ-1.06.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.06.00.000 | ПБУ-1.06.00.000 | Передача карданная | |
| 1 | ПБУ-1.06.00.004 | Палец | |
| 2 | ПБУ-1.06.00.003 | Втулка | |
| 3 | ПБУ-1.06.00.007 | Полумуфта | |
| 4 | ПБУ-1.06.00.005 | Кольцо | |
| 5 | ПБУ-1.06.00.008 | Фланец | |
| 6 | [Масленка 1.3.Ц6 ГОСТ19853-74] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 7 | ПБУ-1.06.00.000-01 | Опора | |
| 8 | [Манжета 1.1-50х70-3 ГОСТ8752-79] | Манжета 1.1-50х70-3 ГОСТ8752-79 | |
| 9 | 1ВСМ.03.01.052А | Втулка | |
| 10 | 1ВСМ.03.01.051 | Корпус | |
| 11 | 112 | Подшипник ГОСТ8338-75 | |
| 12 | ПБУ-1.06.05.001 | Муфта зубчатая | |
| 13 | ПБУ-1.06.00.011 | Шкив | |
| 14 | 210 | Подшипник ГОСТ8338-75 | |
| 15 | ПБУ-1.06.00.006 | Кольцо | |
| 16 | ПБУ-1.06.00.012 | Фланец | |
| 17 | ПБУ-1.06.00.015 | Прокладка | |
| 18 | ПБУ-1.06.00.009 | Вал | |
| 18 | ПБУ-1.06.00.009-03 | Вал | |
| 19 | ПБУ-1.06.01.000 | Опора | |
| 20 | [Манжета 1.1-55х80-3 ГОСТ8752-79] | Манжета 1.1-55х80-3 ГОСТ8752-79 | |
| 21 | 1ВСМ.03.01.074 | Шайба | |
| 22 | ПБУ-1.06.00.014 | Фланец | |
| 23 | УГБ50А-03-238 | Болт | |
| 24 | 69-2201010Б | Вал карданный | |
| 25 | ПБУ-1.06.03.003 | Ограждение | |
| 26 | ПБУ-1.27.07.030 | Рычаг в сборе | |
| 27 | [Кольцо В20 ГОСТ13940-86] | Кольцо В20 ГОСТ13940-86 | |
| 28 | [Ось 6-8h11х28.45.Ц9хр.б.цв ГОСТ9650-80] | Ось 6-8h11х28.45.Ц9хр.б.цв ГОСТ9650-80 | |
| 29 | ПБУ-1.27.07.010 | Кронштейн | |
| 30 | ПБУ-1.27.07.020 | Тяга в сборе | |
| 31 | [Ось 10h12х28.45Ц9 ГОСТ9650-80] | Ось 10h12х28.45Ц9 ГОСТ9650-80 | |
| 32 | ПБУ-1.06.00.019 | Плита | |
| 33 | ПБУ-1.06.02.000 | Вилка с кронштейном в сборе | |
| 34 | [Кольцо В95 ГОСТ13943-86] | Кольцо В95 ГОСТ13943-86 | |
| 35 | ПБУ-1.06.02.000 | Вилка с кронштейном в сборе | |
| 36 | [Кольцо В60 ГОСТ13942-86] | Кольцо В60 ГОСТ13942-86 | |
| 37 | [Болт М10-6gх25.58.019 ГОСТ7798-70] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 38 | [Шайба 10.65Г.019 ГОСТ64102-70] | Шайба 10.65Г.019 ГОСТ64102-70 | |
| 39 | [Гайка М10-6Н.5.019 ГОСТ5915-70] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 40 | [Гайка М10х1.25-6Н.5.019 ГОСТ5915-70] | Гайка М10х1.25-6Н.5.019 ГОСТ5915-70 | |
| 41 | [Шайба 10.01.08кп.019 ГОСТ9649-78] | Шайба 10.01.08кп.019 ГОСТ9649-78 | |
| 42 | [Шплинт 1,6х16.019 ГОСТ397-79] | Шплинт 1,6х16.019 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
