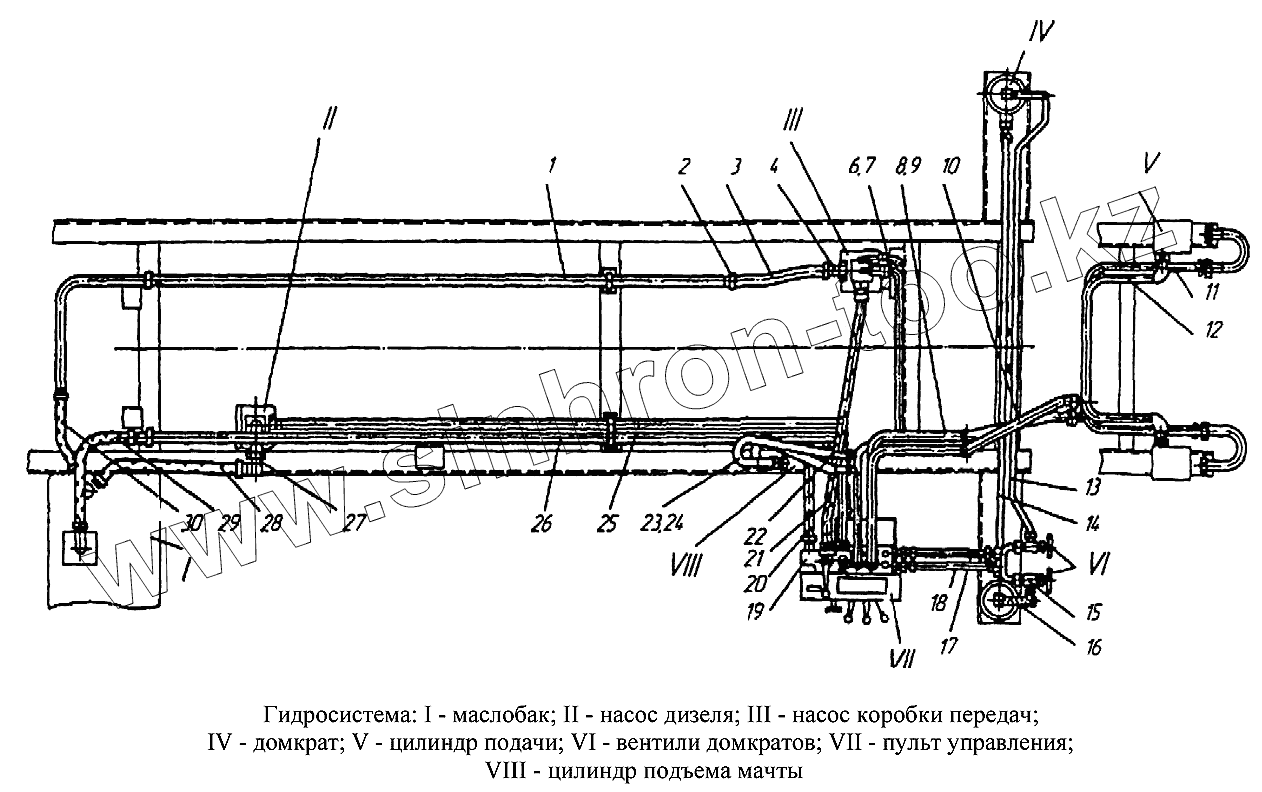

Каталог запасных частей к технике: Геомаш ПБУ-2. Гидросистема ПБУ-2.09.00.000.Ш
ПБУ-2.09.00.000.Ш
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-2.09.00.000.Ш | ПБУ-2.09.00.000.Ш | Гидросистема | |
| 1 | ПБУ-1.09.01.000 | Трубопровод | |
| 2 | 1ВСМ.09.04.030 | Хомут | |
| 3 | ПБУ-1.09.01.006 | Рукав Б(1)-10-25-36-У (L=580мм) ГОСТ18698-79 | |
| 4 | ПБУ-1.09.22.000 | Переходник | |
| 6 | ПБУ-1.09.16.000 | Трубопровод | |
| 7 | ПБУ-1.09.17.000 | Трубопровод | |
| 8 | ПБУ-1.09.06.000 | Трубопровод | |
| 9 | ПБУ-1.09.07.000 | Трубопровод | |
| 10 | ПБУ-1.09.21.000 | Шланг в сборе | |
| 11 | ПБУ-1.09.14А.000 | Трубопровод | |
| 12 | ПБУ-1.09.15А.000 | Трубопровод | |
| 13 | ПБУ-1.09.08.000 | Трубопровод | |
| 14 | ПБУ-1.09.09.000 | Трубопровод | |
| 15 | ПБУ-1.09.12.000 | Вентили домкратов | |
| 16 | ПБУ-1.09.13.000 | Трубопровод | |
| 17 | ПБУ-1.09.10.000 | Трубопровод | |
| 18 | ПБУ-1.09.11.000 | Трубопровод | |
| 19 | ПБУ-1.09.05.000 | Пульт управления | |
| 20 | ПБУ-1.09.00.005 | Рукав Б(1)-10-25-36-У (L=320мм) | |
| 21 | ПБУ-1.09.04.000 | Шланг в сборе | |
| 22 | ПБУ-1.09.00.004 | Рукав Б(1)-10-25-36-У (L=250мм) | |
| 23 | ПБУ-1.09.18.000 | Трубопровод | |
| 24 | ПБУ-1.09.26.000 | Шланг в сборе | |
| 25 | ПБУ-1.09.03.000 | Трубопровод | |
| 26 | ПБУ-1.09.02.000 | Трубопровод сливной | |
| 27 | 1ВСМ.09.24.000А | Угольник | |
| 28 | ПБУ-1.09.00.001 | Рукав Б(1)-10-25-36-У (L=500мм) | |
| 29 | ПБУ-1.09.00.002 | Рукав Б(1)-10-25-36-У (L=1400мм) | |
| 30 | ПБУ-1.09.00.003 | Рукав Б(1)-10-25-36-У (L=1050мм) |
