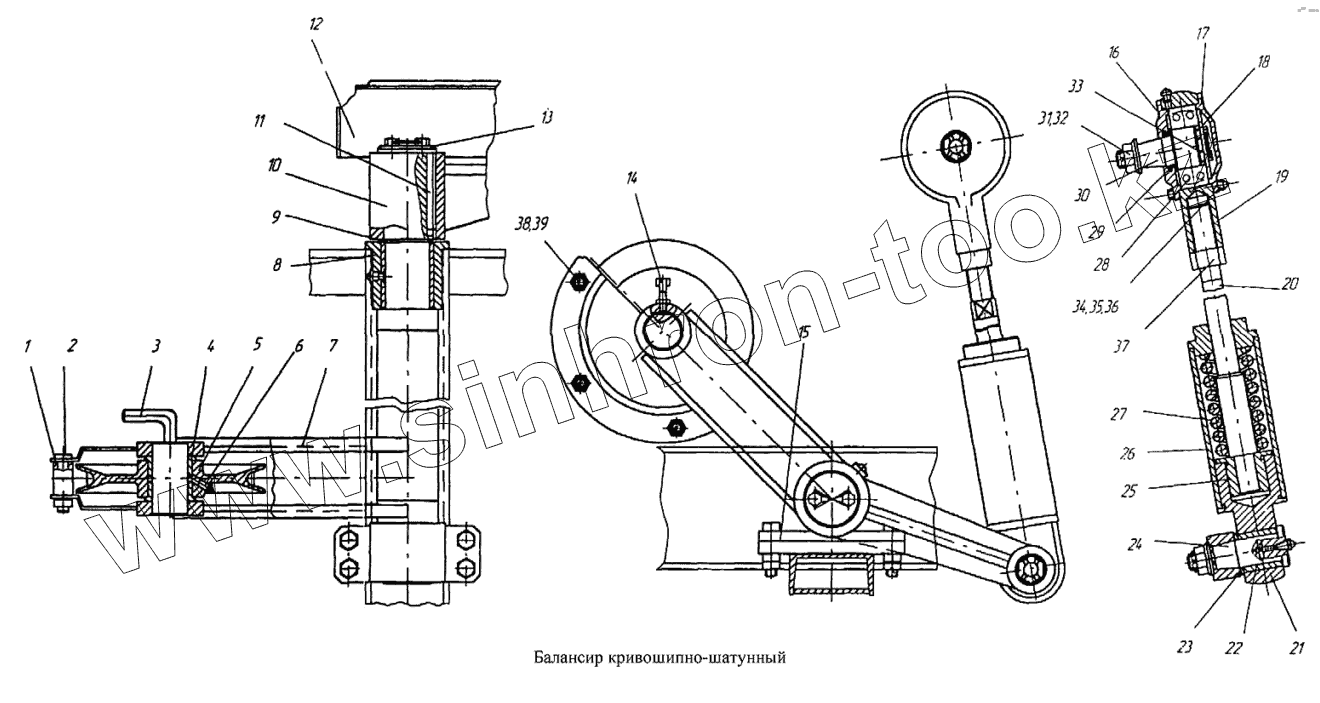

Каталог запасных частей к технике: Геомаш ПБУ-2. Балансир кривошипно-шатунный ПБУ-1.08.00.000
ПБУ-1.08.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-1.08.00.000 | ПБУ-1.08.00.000 | Балансир кривошипно-шатунный | |
| 1 | ЛБУ-06-22 | Труба | |
| 2 | ЛБУ-17-30 | Ось | |
| 3 | ЛБУ-06-3А | Ось в сборе | |
| 4 | ЛБУ-06-07 | Втулка | |
| 5 | ЛБУ-06-06 | Ролик | |
| 6 | [Масленка 1.3.01 ГОСТ19853-74] | Масленка 1.3.01 ГОСТ19853-74 | |
| 7 | ПБУ-1.08.01.000 | Вал в сборе | |
| 8 | ПБУ-1.08.05.000 | Опора | |
| 9 | [Кольцо В65 ГОСТ13942-86] | Кольцо В65 ГОСТ13942-86 | |
| 10 | ПБУ-1.08.02.000 | Кривошип | |
| 11 | [Шпонка 18х11х100 ГОСТ23360-78] | Шпонка 18х11х100 ГОСТ23360-78 | |
| 12 | ПБУ-1.08.03.000 | Ограждение | |
| 13 | Ш1.03.-092 | Шайба | |
| 14 | ЛБУ-06-36 | Болт | |
| 15 | ПБУ-1.08.04.000 | Опора в сборе | |
| 16 | УГБ50А-08-32 | Крышка | |
| 17 | УГБ50А-08-33 | Крышка | |
| 18 | УГБ50А-05-05 | Шайба | |
| 19 | УГБ50А-08-29А | Корпус | |
| 20 | ЛБУ-06-11 | Стержень | |
| 21 | ЛБУ-06-23 | Головка нижняя | |
| 22 | УГБ50А-08-20 | Втулка | |
| 23 | УГБ50А-08-21 | Шайба | |
| 24 | ПБУ-1.08.00.001 | Палец | |
| 25 | ЛБУ-06-21 | Стакан | |
| 26 | ЛБУ-06-4 | Корпус | |
| 27 | УГБ50А-08-26 | Пружина | |
| 28 | 1610 | Подшипник ГОСТ28428-90 | |
| 29 | [Кольцо СП-52-39-50 ГОСТ6308-71] | Кольцо СП-52-39-50 ГОСТ6308-71 | |
| 30 | УГБ50А-08-30 | Палец | |
| 31 | [Гайка М20-6Н.8.019 ГОСТ5918-73] | Гайка М20-6Н.8.019 ГОСТ5918-73 | |
| 32 | [Шплинт 4х40.019 ГОСТ397-79] | Шплинт 4х40.019 ГОСТ397-79 | |
| 33 | [Болт 3М10-6gх20.56.019 ГОСТ7798-70] | Болт 3М10-6gх20.56.019 ГОСТ7798-70 | |
| 34 | [Болт М8-6gх70.56.019 ГОСТ7798-70] | Болт М8-6gх70.56.019 ГОСТ7798-70 | |
| 35 | [Гайка М8-6Н.8.019 ГОСТ5915-70] | Гайка М8-6Н.8.019 ГОСТ5915-70 | |
| 36 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 37 | [Гайка М30-6Н.8.019 ГОСТ5915-70] | Гайка М30-6Н.8.019 ГОСТ5915-70 | |
| 38 | [Гайка М12-6Н.8.019 ГОСТ5915-70] | Гайка М12-6Н.8.019 ГОСТ5915-70 | |
| 39 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
