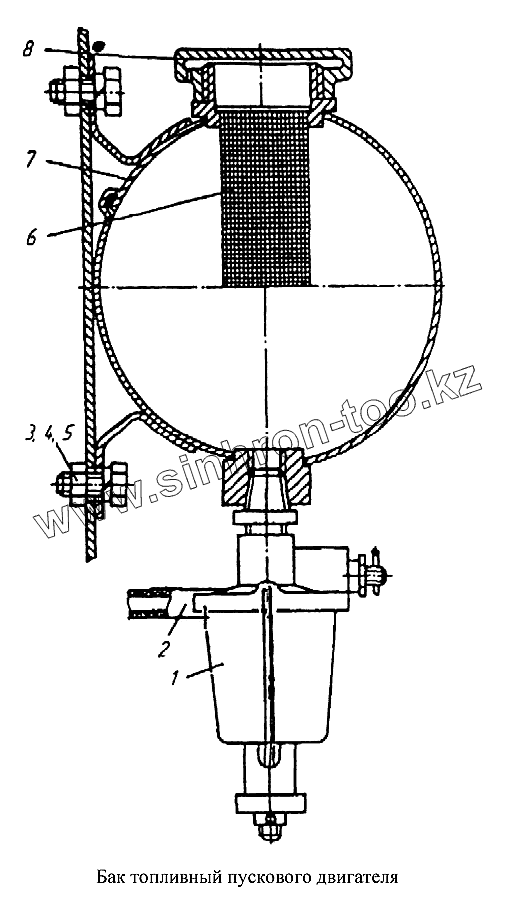

Каталог запасных частей к технике: Геомаш ПБУ-2. Бак топливный пускового двигателя 1ВСМ.01.04.000

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано АЗА-3 (2010) ББУ-000 "Опенок" (2004) ЛБУ-50 (2003) ПБУ-2 (2003) ПБУ-2-362 (2011) УШ-2Т4/2Т4В (2004)

Схема > Не выбрано Установка рамы и дизеля ПБУ-1.01.00.000 Установка топливного и масляного баков ПБУ-1.02.00.000 Бак топливный пускового двигателя 1ВСМ.01.04.000 Механическая муфта сцепления ПБУ-1.01.12.000 Коробка передач (6-ти ск.) ПБУ-1.03.00.000 Муфта в сборе 1ВСМ.03.01.010 Звездочка в сборе 1ВСМ.03.01.020А Стакан в сборе ПБУ-1.03.03.000 Вал-шестерня в сборе 1ВСМ.03.01.040 Шестерня в сборе 1ВСМ.03.01.050 Шестерня в сборе 1ВСМ.03.01.060 Колесо коническое в сборе 1ВСМ.03.01.070 Муфта зубчатая в сборе 1ВСМ.03.01.080 Муфта в сборе 1ВСМ.03.01.090 Стакан в сборе 1ВСМ.03.01.100 Вал-шестерня в сборе 1ВСМ.03.01.110А Колесо коническое нижнее 1ВСМ.03.01.130 Коробка передач (4-х ск.) ПБУ-3.03.00.000 Шестерня в сборе ПБУ-3.03.01.000 Вал шестерня в сборе ПБУ-3.03.02.000 Стакан в сборе ПБУ-3.03.03.000 Вал-шестерня в сборе ПБУ-3.03.04.000 Шестерня в сборе ПБУ-3.03.05.000 Шестерня в сборе ПБУ-3.03.06.000 Вал в сборе ПБУ-3.03.07.000 Шестерня в сборе ПБУ-3.03.09.000 Амортизатор 1ВСМ.01.11.000 Амортизатор 1ВСМ.01.12.000 Лебедка ПБУ-1.05.00.000 Лебедка ПБУ-1.05.00.000 Лебедка ПБУ-1.05.00.000 Лебедка ПБУ-1.05.00.000 Передача карданная ПБУ-1.06.00.000 Передача карданная ПБУ-1.06.00.000-01 Ограждение устья скважины ПБУ-1.07.00.000 Балансир кривошипно-шатунный ПБУ-1.08.00.000 Гидросистема ПБУ-2.09.00.000.Ш Пульт управления ПБУ-1.09.05.000 Мачта ПБУ-2.10.00.000-10 Каретка в сборе ПБУ-2.11.00.000.Ю1 Вращатель ПБУ-1.11.03.000 Вращатель ПБУ-1.11.03.000 Патрон-элеватор ПБУ-1.11.04.000 Цилиндр подачи ПБУ-2.12.00.000 Траверса в сборе ПБУ-2.14.00.000 Домкрат ПБУ-1.15Б.00.000 Управление ПБУ-1.16.00.000 Управление ПБУ-1.16.00.000 Узел включения скоростей ПБУ-1.16.01.000 Рычаг левый ПБУ-1.16.01.000 Рычаг правый ПБУ-1.16.08.000 Ролик прижимной ПБУ-1.26.00.000 Установка насоса бурового ПБУ-1.27.00.000 Передача цепная ПБУ-1.28.00.000 Ролик натяжной ПБУ-1.28.01.000

1ВСМ.01.04.000

1

2

3

4

5

6

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1ВСМ.01.04.000	1ВСМ.01.04.000		Бак топливный пускового двигателя
1	[Отстойник ОФ-150В ТУ37.001.171-77]		Отстойник ОФ-150В ТУ37.001.171-77
2	[Трубка 4С63.5х2,0 ГОСТ5496-78]		Трубка 4С63.5х2,0 ГОСТ5496-78
3	[Болт М8х20.58.019 ГОСТ7798-70]		Болт М8х20.58.019 ГОСТ7798-70
4	[Гайка М8.5.019 ГОСТ5915-70]		Гайка М8.5.019 ГОСТ5915-70
5	[Шайба 8.65Г.019 ГОСТ6402-70]		Шайба 8.65Г.019 ГОСТ6402-70
6	БИ249-95А.08-6		Фильтр
7	1ВСМ.01.04.010		Бак в сборе
8	УГБ50А-01-88		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
