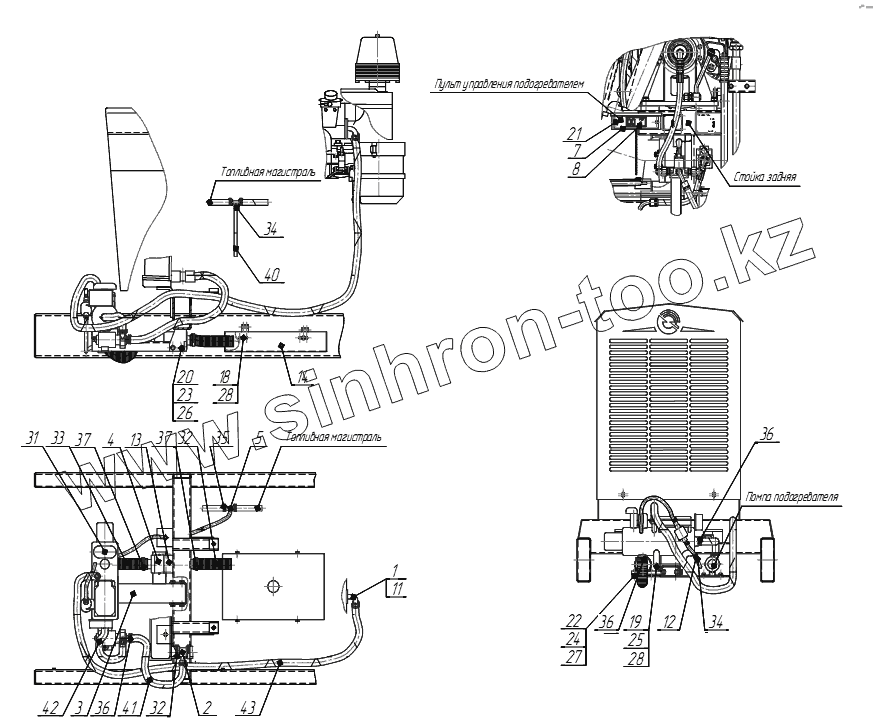

Каталог запасных частей к технике: Геомаш ПБУ-2-362. ПБУ-2М.01.08.000 Монтаж подогревателя
ПБУ-2М.01.08.000
1
2
3
4
5
7
8
11
12
13
14
18
19
20
21
22
23
24
25
26
27
28
28
31
32
32
33
34
34
35
36
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-2М.01.08.000 | ПБУ-2М.01.08.000 | Монтаж подогревателя | |
| 1 | ПБУ-2-119.01.02.010 | Фланец | |
| 2 | ПБУ-2-119.01.02.020 | Тройник | |
| 3 | ПБУ-2М.01.08.030 | Кронштейн крепления подогревателя | |
| 4 | ПБУ-2-119.01.02.040 | Хомут | |
| 5 | ПБУ-2-119.01.02.050 | Тройник топливопровода | |
| 7 | ПБУ-2-119.01.02.070 | Корпус в сборе | |
| 8 | ПБУ-2-119.01.02.080 | Доработка жгута пульта управления | |
| 11 | ПБУ-2-119.01.02.001 | Прокладка | |
| 12 | ПБУ-2-119.01.02.002 | Переходник | |
| 13 | ПБУ-2-119.01.02.003 | Доработка искрогасителя | |
| 14 | ПБУ-2-119.01.02.004 | Экран тепловой | |
| 15 | ПБУ-2М.01.08.001 | Кронштейн | |
| 18 | М8-6gх16.58.019 | Болт М8-6gх16.58.019 | |
| 19 | М8-6gх25.58.019 | Болт М8-6gх25.58.019 | |
| 20 | М10-6gх25.58.019 | Болт М10-6gх25.58.019 | |
| 21 | А.М6-6gх16.58.019 | Винт А.М6-6gх16.58.019 | |
| 22 | М6-6Н.8.35.019 | Гайка М6-6Н.8.35.019 | |
| 23 | М10-6Н.8.35.019 | Гайка М10-6Н.8.35.019 | |
| 24 | 6 65Г.019 | Шайба 6 65Г.019 | |
| 25 | 8 65Г.019 | Шайба 8 65Г.019 | |
| 26 | 10 65Г.019 | Шайба 10 65Г.019 | |
| 27 | В 6.01.08кп.019 | Шайба В 6.01.08кп.019 | |
| 28 | В 8.01.08кп.019 | Шайба В 8.01.08кп.019 | |
| 31 | 14ТС-10 | Подогреватель предпусковой дизельный 14ТС-10 | |
| 32 | Рукав металлический гофрированный | Рукав металлический гофрированный | |
| 33 | Рукав металлический гофрированный | Рукав металлический гофрированный | |
| 34 | Хомут TORK 10-16 | Хомут TORK 10-16 | |
| 35 | Хомут TORK 20-32 | Хомут TORK 20-32 | |
| 36 | Хомут NORMA 20-32 | Хомут NORMA 20-32 | |
| 37 | Хомут TORK 32-50 | Хомут TORK 32-50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
