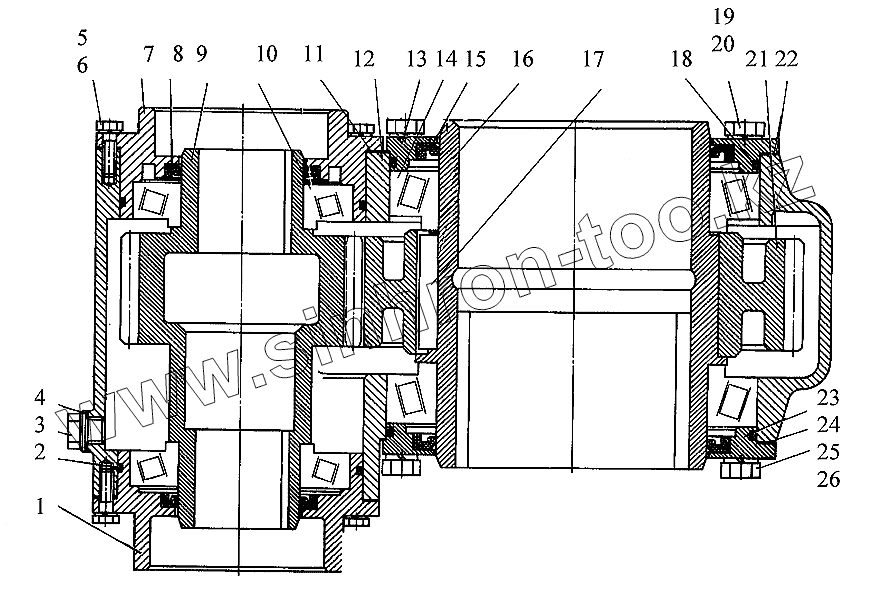

Каталог запасных частей к технике: Геомаш ЛБУ-50. Вращатель
ЛБУМ2.40.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.40.00.000 | ЛБУМ2.40.00.000 | Вращатель | |
| 1 | ЛБУ50-40-01 | Стакан | |
| 2 | [Кольцо 195-200-36-1-2 ГОСТ9833-73] | Кольцо 195-200-36-1-2 ГОСТ9833-73 | |
| 3 | ЛБУ-03-127 | Пробка М22х1,5 | |
| 4 | ЛБУ-03-61 | Прокладка | |
| 5 | [Болт М12х35.58.019 ГОСТ7798-70] | Болт М12х35.58.019 ГОСТ7798-70 | |
| 6 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | ЛБУ50-40-03 | Стакан | |
| 8 | [Манжета 1-100х125-2 ГОСТ8752-70] | Манжета 1-100х125-2 ГОСТ8752-70 | |
| 9 | ЛБУ-18-02 | Вал–шестерня | |
| 10 | 7220 | Подшипник ГОСТ333-79 | |
| 11 | ЛБУ50-40-04 | Прокладка | |
| 12 | ЛБУ50-40-01А | Корпус в сборе | |
| 13 | ЛБУ50-40-05 | Фланец | |
| 14 | 2007944 | Подшипник ГОСТ333-79 | |
| 15 | [Манжета 1-220х260-2 ГОСТ8752-70] | Манжета 1-220х260-2 ГОСТ8752-70 | |
| 16 | ЛБУ50-40-06 | Вал | |
| 17 | [Шпонка А36х20х90 ГОСТ8789-68] | Шпонка А36х20х90 ГОСТ8789-68 | |
| 18 | [Кольцо 290-300-58-1-2 ГОСТ9833-73] | Кольцо 290-300-58-1-2 ГОСТ9833-73 | |
| 19 | [Болт М16х40.58.019 ГОСТ7798-70] | Болт М16х40.58.019 ГОСТ7798-70 | |
| 20 | [Шайба 16.65Г.019 ГОСТ6402-70] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 21 | ЛБУ50-40-08 | Шестерня | |
| 22 | ЛБУ50-40-07 | Прокладка | |
| 23 | ЛБУМ2.40.00.001 | Фланец | |
| 24 | ЛБУ50-40-10 | Прокладка | |
| 25 | ЛБУ-08-08 | Болт | |
| 26 | [Шайба 20.65Г.019 ГОСТ6402-70] | Шайба 20.65Г.019 ГОСТ6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
