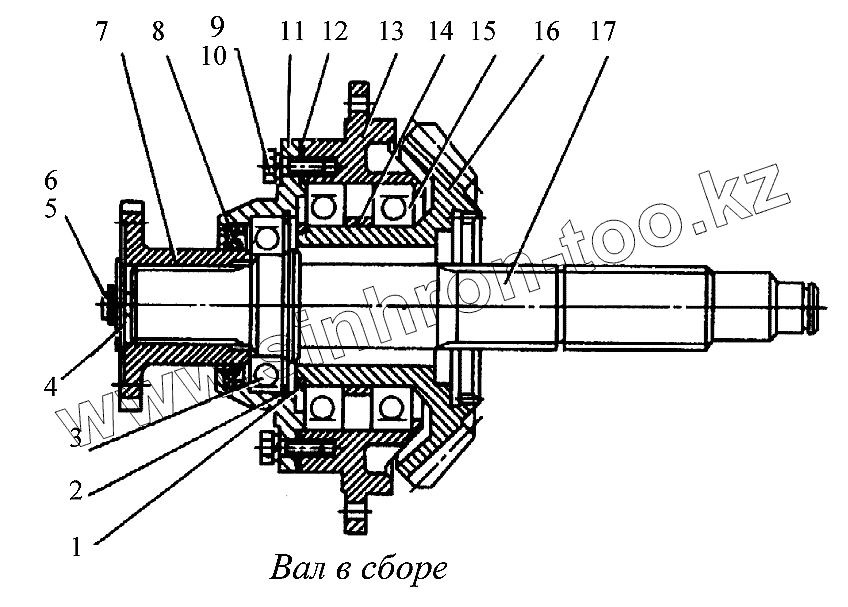

Каталог запасных частей к технике: Геомаш ЛБУ-50. Вал в сборе
УБСР25М.01.01.020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УБСР25М.01.01.020 | УБСР25М.01.01.020 | Вал в сборе | |
| 1 | [Кольцо Б90 ГОСТ13942-68] | Кольцо Б90 ГОСТ13942-68 | |
| 2 | [Кольцо Б100 ГОСТ13943-68] | Кольцо Б100 ГОСТ13943-68 | |
| 3 | 211 | Подшипник ГОСТ8338-75 | |
| 4 | ЛБУ-04-07 | Шайба | |
| 5 | [Болт 3М10х25.58.019 ГОСТ7798-70] | Болт 3М10х25.58.019 ГОСТ7798-70 | |
| 6 | [Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74] | Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74 | |
| 7 | ЛБУ-04-22 | Фланец | |
| 8 | [Манжета ГОСТ8752-70] | Манжета ГОСТ8752-70 | |
| 9 | [Болт М10х30.58.019 ГОСТ7798-70] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 10 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 11 | ЛБУ-04-06 | Фланец | |
| 12 | ЛБУ-04-05 | Прокладка | |
| 13 | ЛБУ-04-04 | Стакан | |
| 14 | ЛБУ-04-08 | Втулка | |
| 15 | 118 | Подшипник ГОСТ8338-75 | |
| 16 | ЛБУ-04-02 | Шестерня | |
| 17 | УБСР25М.01.01.009 | Вал |
