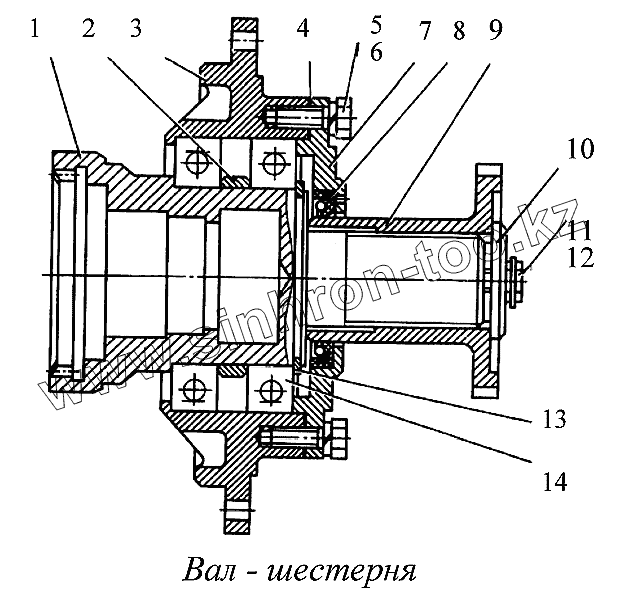

Каталог запасных частей к технике: Геомаш ЛБУ-50. Вал–шестерня
УБСР25М.01.01.040
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УБСР25М.01.01.040 | УБСР25М.01.01.040 | Вал–шестерня | |
| 1 | ЛБУ-04-20А | Вал–шестерня | |
| 2 | ЛБУ-04-08 | Втулка | |
| 3 | ЛБУ-04-04 | Стакан | |
| 4 | ЛБУ-04-05 | Прокладка | |
| 5 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 6 | [Болт М10х30.58.019 ГОСТ7798-70] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 7 | ЛБУ-04-11 | Стакан | |
| 8 | [Манжета 1-65х90-2 ГОСТ8752-70] | Манжета 1-65х90-2 ГОСТ8752-70 | |
| 9 | ЛБУ-04-12 | Фланец | |
| 10 | ЛБУ-04-07 | Шайба | |
| 11 | [Болт 3М10х25.58.019 ГОСТ7798-70] | Болт 3М10х25.58.019 ГОСТ7798-70 | |
| 12 | [Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74] | Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74 | |
| 13 | [Кольцо Б90 ГОСТ13942-68] | Кольцо Б90 ГОСТ13942-68 | |
| 14 | 118 | Подшипник ГОСТ8338-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
