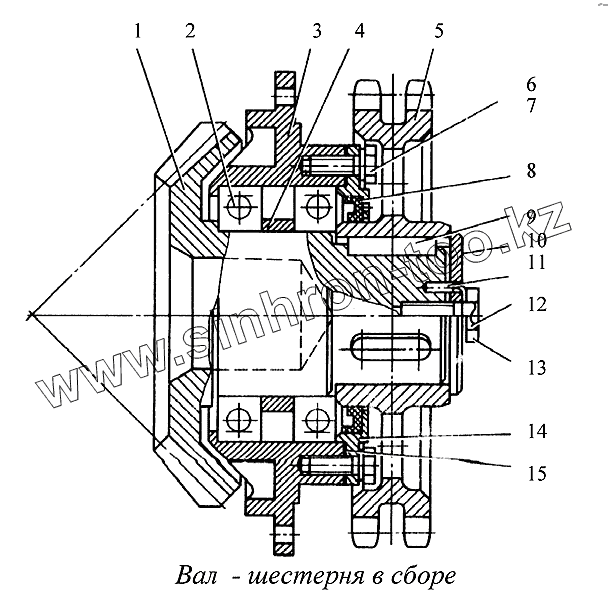

Каталог запасных частей к технике: Геомаш ЛБУ-50. Вал–шестерня
УБСР25М.01.01.030
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УБСР25М.01.01.030 | УБСР25М.01.01.030 | Вал–шестерня в сборе | |
| 1 | УБСР25М.01.01.011 | Вал–шестерня | |
| 2 | 118 | Подшипник ГОСТ8338-75 | |
| 3 | ЛБУ-04-04 | Стакан | |
| 4 | ЛБУ-04-08 | Втулка | |
| 5 | УБСР25М.01.01.012 | Звездочка | |
| 6 | [Болт М10х30.58.019 ГОСТ7798-70] | Болт М10х30.58.019 ГОСТ7798-70 | |
| 7 | [Шайба ГОСТ6402-70] | Шайба ГОСТ6402-70 | |
| 8 | [Манжета 1-100х125-2 ГОСТ8752-70] | Манжета 1-100х125-2 ГОСТ8752-70 | |
| 9 | [Шпонка ГОСТ8787-68] | Шпонка ГОСТ8787-68 | |
| 10 | ЛБУ-16-02 | Шайба упорная | |
| 11 | [Штифт ГОСТ3128-70] | Штифт ГОСТ3128-70 | |
| 12 | [Шайба 16.01.019 ГОСТ13465] | Шайба 16.01.019 ГОСТ13465 | |
| 13 | [Болт М16х35.58.019 ГОСТ7798-70] | Болт М16х35.58.019 ГОСТ7798-70 | |
| 14 | УБСР25М.01.01.019 | Фланец | |
| 15 | ЛБУ-04-05 | Прокладка |
