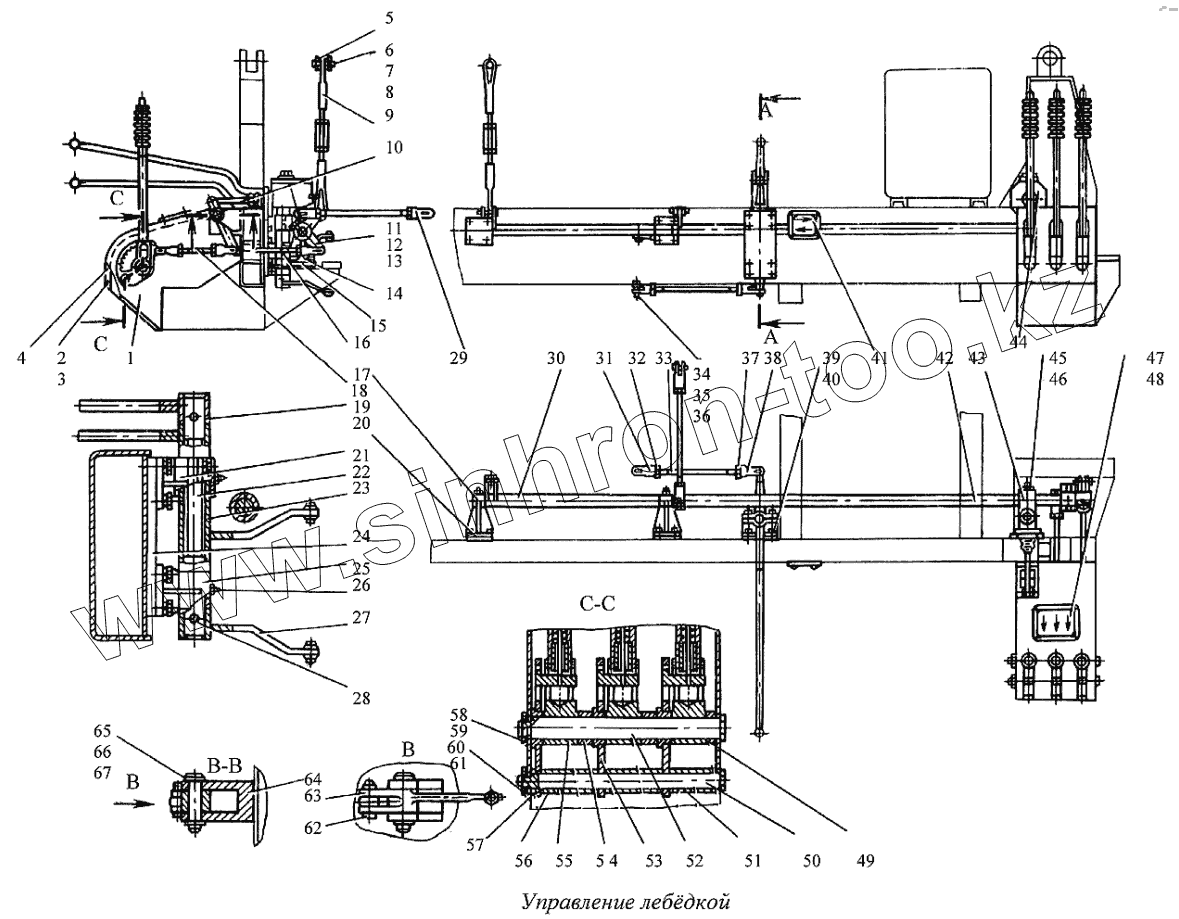

Каталог запасных частей к технике: Геомаш ЛБУ-50. Управление лебедкой
ЛБУМ2.48А.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.48А.00.000 | ЛБУМ2.48А.00.000 | Управление лебедкой | |
| 1 | ЛБУМ2.48.06.000 | Каркас | |
| 2 | [Винт М6х10.58.019 ГОСТ17473-72] | Винт М6х10.58.019 ГОСТ17473-72 | |
| 3 | [Шайба 6.65Г.019 ГОСТ6402-70] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 4 | ЛБУМ2.48.00.022А | Крышка | |
| 5 | УГБ50А-19-16 | Втулка распорная | |
| 6 | УГБ50А-12-24 | Палец | |
| 7 | [Гайка М10.5.019 ГОСТ5919-73] | Гайка М10.5.019 ГОСТ5919-73 | |
| 8 | [Шплинт 2х20.019 ГОСТ397-79] | Шплинт 2х20.019 ГОСТ397-79 | |
| 9 | ЛБУМ2.48.05.000 | Тяга в сборе | |
| 10 | ЛБУМ2.48.00.021 | Толкатель | |
| 11 | УБСР25М.14.03.019 | Рычаг | |
| 12 | [Болт МГ2х30.58.019 ГОСТ7798-70] | Болт МГ2х30.58.019 ГОСТ7798-70 | |
| 13 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 14 | ЛБУМ2.48.00.019 | Кронштейн | |
| 15 | ЛБУМ2.48.00.018 | Подкладка | |
| 16 | ЛБУМ2.48.00.017 | Тяга | |
| 17 | ЛБУМ2.48.00.016 | Кронштейн | |
| 18 | ЛБУМ2.48.00.015 | Тяга | |
| 19 | ЛБУМ2.48.04.000 | Ручка | |
| 20 | ЛБУМ2.48.00.014 | Подкладка | |
| 21 | ЛБУМ2.48.03.000 | Подшипник | |
| 22 | ЛБУМ2.48.00.013 | Валик | |
| 23 | ЛБУМ2.48.02.000 | Рычаг в сборе | |
| 24 | ЛБУМ2.48.00.012 | Подкладка | |
| 25 | ЛБУМ2.48.00.011 | Кронштейн | |
| 26 | [Масленка 1.3.Ц6 ГОСТ19853-74] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 27 | ЛБУМ2.48.01.000 | Рычаг в сборе | |
| 28 | [Штифт ГОСТ3128-70] | Штифт ГОСТ3128-70 | |
| 29 | ЛБУ-01-18 | Муфта стяжная | |
| 30 | ЛБУМ2.48.07А.000 | Вал в сборе | |
| 31 | ЛБУ-07-17 | Муфта стяжная | |
| 32 | [Гайка М16.5.019 ГОСТ5915-70] | Гайка М16.5.019 ГОСТ5915-70 | |
| 33 | ЛБУМ2.48.00.023 | Тяга | |
| 34 | [Ось 22-8Х2х36.35.019 ГОСТ9650-71] | Ось 22-8Х2х36.35.019 ГОСТ9650-71 | |
| 35 | [Шайба 2.8.5.019 ГОСТ11371-78] | Шайба 2.8.5.019 ГОСТ11371-78 | |
| 36 | [Шплинт 2х12.019 ГОСТ397-79] | Шплинт 2х12.019 ГОСТ397-79 | |
| 37 | [Гайка М16.5.019 левая ГОСТ5915-70] | Гайка М16.5.019 левая ГОСТ5915-70 | |
| 38 | ЛБУ-07-14 | Муфта стяжная | |
| 39 | [Болт М10х22.58.019 ГОСТ7798-70] | Болт М10х22.58.019 ГОСТ7798-70 | |
| 40 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 41 | ЛБУМ2.48.00.026 | Табличка | |
| 42 | ЛБУМ2.48.08.000 | Вал в сборе | |
| 43 | 51-3505010-2 | Главный цилиндр тормоза в сборе | |
| 44 | ЛБУМ2.48.00.024А | Подкладка | |
| 45 | УБСР25М.14.03.021 | Штуцер | |
| 46 | УБСР25М.14.03.022 | Шайба | |
| 47 | ЛБУМ2.48.00.025 | Табличка | |
| 48 | [Заклепка 3х6.58 ГОСТ10299-80] | Заклепка 3х6.58 ГОСТ10299-80 | |
| 49 | ЛБУМ2.48.00.001 | Втулка | |
| 50 | ЛБУ-11-27 | Ось | |
| 51 | ЛБУ-11-29А | Труба | |
| 52 | ЛБУ-11-24А | Ось | |
| 53 | УБСР25М.14.03.030 | Сектор в сборе | |
| 54 | ЛБУМ2.48.00.003 | Втулка | |
| 55 | УБСР25М.14.03.010 | Рычаг в сборе | |
| 56 | ЛБУ-11-26А | Труба | |
| 57 | ЛБУ-11-25А | Кольцо | |
| 58 | [Шайба 16.02.019 ГОСТ11872-73] | Шайба 16.02.019 ГОСТ11872-73 | |
| 59 | [Шайба 27.02.019 ГОСТ11872-73] | Шайба 27.02.019 ГОСТ11872-73 | |
| 60 | [Шайба 27.02.019 ГОСТ11872-73] | Шайба 27.02.019 ГОСТ11872-73 | |
| 61 | [Гайка М27х1.5.5.019 ГОСТ11872-73] | Гайка М27х1.5.5.019 ГОСТ11872-73 | |
| 62 | [Ось 122-8Х2х36.35.019 ГОСТ9650-71] | Ось 122-8Х2х36.35.019 ГОСТ9650-71 | |
| 63 | ЛБУМ2.48.00.009 | Рычаг | |
| 64 | ЛБУМ2.48.00.008А | Кронштейн | |
| 65 | [Ось 22-20Х5х65.35.019 ГОСТ9650-71] | Ось 22-20Х5х65.35.019 ГОСТ9650-71 | |
| 66 | [Шайба 2.20.5.019 ГОСТ11371-78] | Шайба 2.20.5.019 ГОСТ11371-78 | |
| 67 | [Шплинт 4х25.019 ГОСТ397-79] | Шплинт 4х25.019 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
