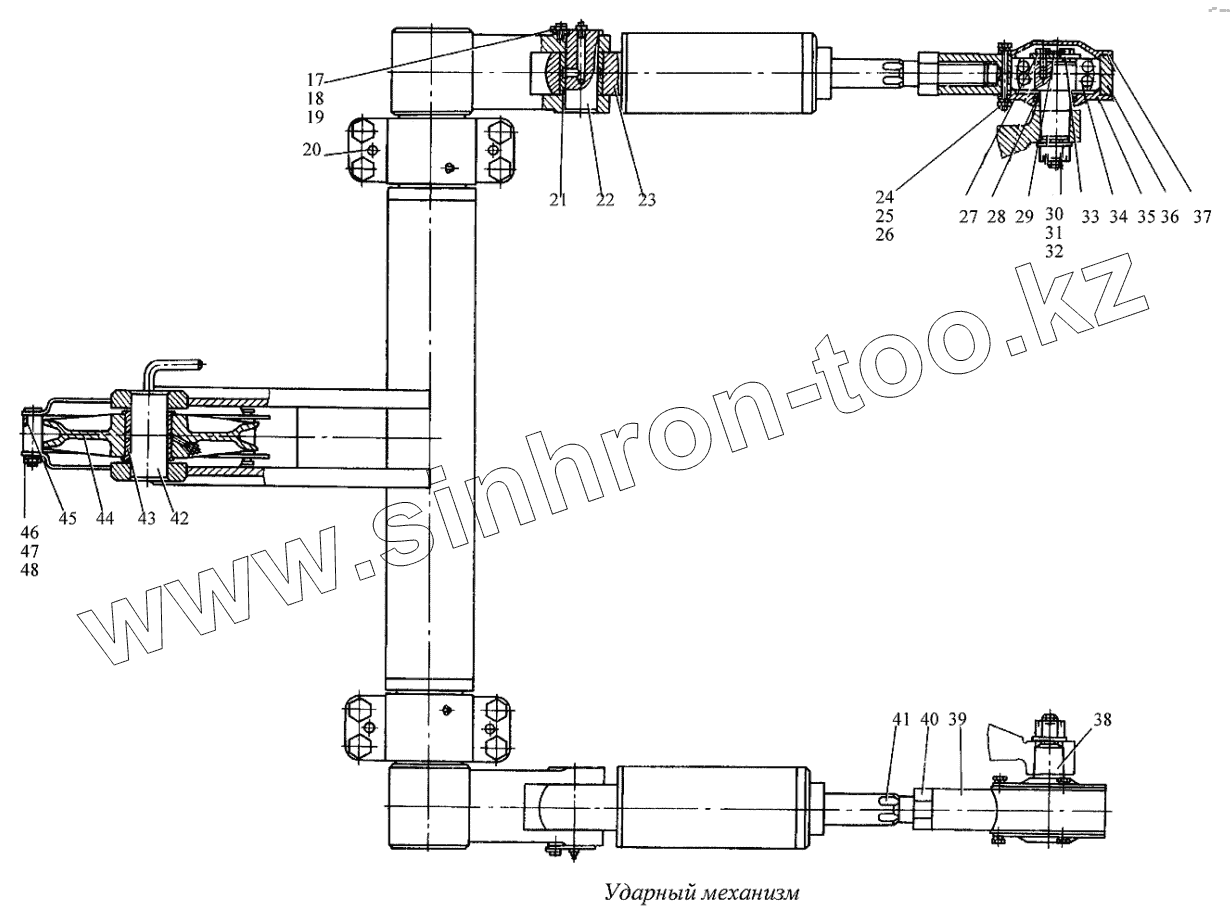

Каталог запасных частей к технике: Геомаш ЛБУ-50. Ударный механизм
ЛБУМ2.06.00.000
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУМ2.06.00.000 | ЛБУМ2.06.00.000 | Ударный механизм | |
| 17 | ЛБУ-06-08А | Планка | |
| 18 | ЛБУ-06-35 | Планка стопорная | |
| 19 | [Болт М8х16.58.019 ГОСТ7798-70] | Болт М8х16.58.019 ГОСТ7798-70 | |
| 20 | [Штифт 12х36 ГОСТ3129-70] | Штифт 12х36 ГОСТ3129-70 | |
| 21 | УГБ50А-08-20 | Втулка | |
| 22 | ЛБУ-06-09 | Валик | |
| 23 | ЛБУ-06-23 | Головка нижняя | |
| 24 | [Гайка М8.5.019 ГОСТ5915-70] | Гайка М8.5.019 ГОСТ5915-70 | |
| 25 | [Болт М8х70.58.019 ГОСТ7798-70] | Болт М8х70.58.019 ГОСТ7798-70 | |
| 26 | [Шайба 8.65Г.019 ГОСТ6402-70] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 27 | [Болт 3М10х20.58.019 ГОСТ7798-70] | Болт 3М10х20.58.019 ГОСТ7798-70 | |
| 28 | [Кольцо СГ 52-39-5 ГОСТ6418-81] | Кольцо СГ 52-39-5 ГОСТ6418-81 | |
| 30 | УГБ50М-08-31 | Шайба | |
| 31 | [Гайка М20 ГОСТ5918-73] | Гайка М20 ГОСТ5918-73 | |
| 32 | [Шплинт 4х40.019 ГОСТ397-79] | Шплинт 4х40.019 ГОСТ397-79 | |
| 33 | УГБ50А-05-05 | Шайба | |
| 34 | 1610 | Подшипник ГОСТ28428-90 | |
| 35 | УГБ50А-08-32 | Крышка | |
| 36 | УГБ50А-08-33а | Прокладка | |
| 37 | УГБ50А-08-33 | Крышка | |
| 38 | УГБ850А-08-30 | Палец | |
| 39 | УГБ50А-08-29 | Корпус | |
| 40 | [Гайка М30.5.019 ГОСТ5915-70] | Гайка М30.5.019 ГОСТ5915-70 | |
| 41 | ЛБУ-06-11 | Стержень | |
| 42 | ЛБУ-06-3А | Ось в сборе | |
| 43 | ЛБУ-06-07 | Втулка | |
| 44 | ЛБУ-06-06 | Ролик | |
| 45 | ЛБУ-06-22 | Труба | |
| 46 | ЛБУ-17-30 | Ось | |
| 47 | [Гайка М12.5.019 ГОСТ5915-70] | Гайка М12.5.019 ГОСТ5915-70 | |
| 48 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
