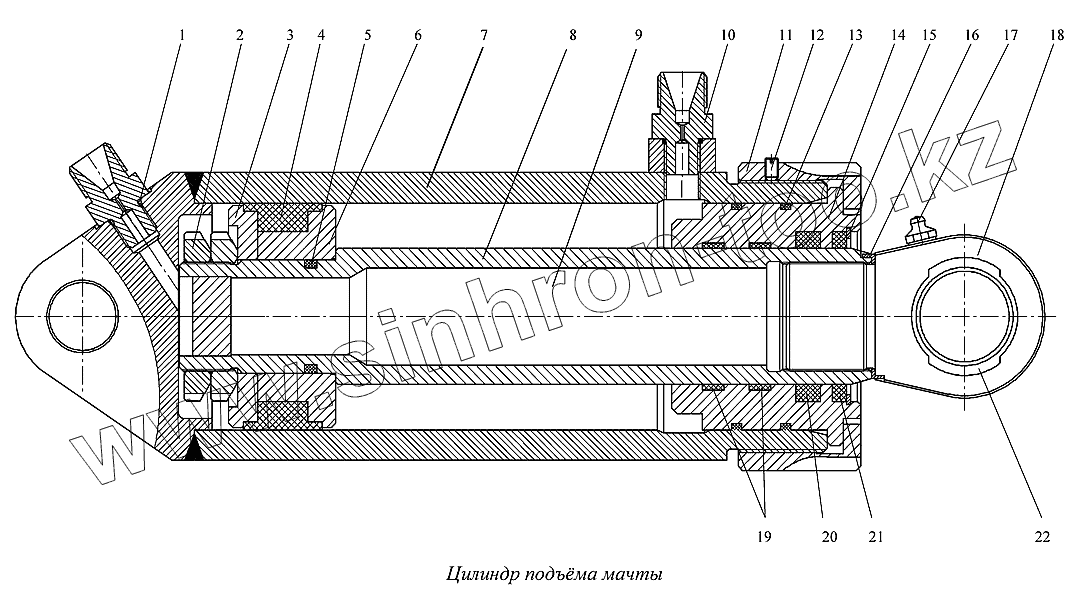

Каталог запасных частей к технике: Геомаш ЛБУ-50. Цилиндр подъема мачты
ЛБУ50-04.20.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.20.00.000 | ЛБУ50-04.20.00.000 | Цилиндр подъема мачты | |
| 1 | [Кольцо 014-018-25-2-2 ГОСТ9833-73] | Кольцо 014-018-25-2-2 ГОСТ9833-73 | |
| 2 | [Гайка М48х1,5-6Н.05.019 ГОСТ11871-88] | Гайка М48х1,5-6Н.05.019 ГОСТ11871-88 | |
| 3 | ЛБУ50-04.20.00.006 | Шайба | |
| 4 | DВМ393295 | Манжета | |
| 5 | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 6 | ЛБУ50-04.20.00.003 | Поршень | |
| 7 | ЛБУ50-04.20.01.000 | Цилиндр в сборе | |
| 8 | ЛБУ50-04.20.01.010 | Цилиндр | |
| 9 | ЛБУ50-04.20.02.000 | Шток в сборе | |
| 10 | УГБ50М-27-24 | Штуцер | |
| 11 | ЛБУ50-04.20.00.001 | Гайка | |
| 12 | [Винт М6-6gх10.14Н.019 ГОСТ1476-93] | Винт М6-6gх10.14Н.019 ГОСТ1476-93 | |
| 13 | [Кольцо 094-100-36-2-2 ГОСТ9833-73] | Кольцо 094-100-36-2-2 ГОСТ9833-73 | |
| 14 | ЛБУ50-04.20.00.002 | Втулка | |
| 15 | [Кольцо Б75 ГОСТ13941-86] | Кольцо Б75 ГОСТ13941-86 | |
| 16 | ЛБУ50-04.20.00.009 | Шайба стопорная | |
| 17 | [Масленка 1.3.Ц6 ГОСТ19853-74] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 18 | ЛБУ50-04.20.00.007 | Головка | |
| 19 | 1/GТ 60х65х9,7/102 | Кольцо | |
| 20 | ЕU6075 | Манжета | |
| 21 | SWP6075 | Грязесъемник | |
| 22 | I-Ш40 | Подшипник ГОСТ3635-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
