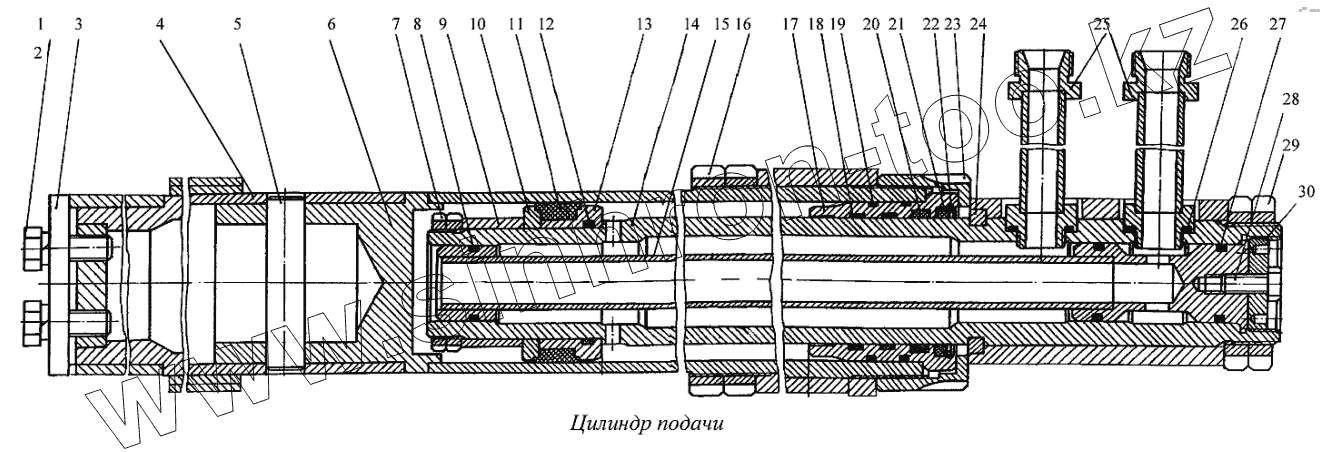

Каталог запасных частей к технике: Геомаш ЛБУ-50. Цилиндр подачи
ЛБУ50-04.23.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.23.00.000 | ЛБУ50-04.23.00.000 | Цилиндр подачи | |
| 1 | [Болт М16-6gх45.56.019 ГОСТ7798-70] | Болт М16-6gх45.56.019 ГОСТ7798-70 | |
| 2 | [Шайба 16.65Г.019 ГОСТ6402-70] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 3 | ЛБУ-23-09 | Шайба | |
| 4 | ЛБУ50-04.23.01.000 | Маслопровод | |
| 5 | ЛБУ-23-08А | Палец | |
| 6 | ЛБУ50-04.23.02.000 | Цилиндр в сборе | |
| 7 | Ш4.07.00.006 | Гайка | |
| 8 | [Кольцо 040-048-46-2-2 ГОСТ9833-73] | Кольцо 040-048-46-2-2 ГОСТ9833-73 | |
| 9 | Ш4.07.00.002А | Втулка | |
| 10 | ГЕУ001.09.00.006 | Кольцо поршня | |
| 11 | DВМ393332/М | Манжета | |
| 12 | [Кольцо 070-080-46-2-2 ГОСТ9833-73] | Кольцо 070-080-46-2-2 ГОСТ9833-73 | |
| 13 | ГЕУ001.09.00.007 | Втулка поршня | |
| 14 | ЛБУ50-04.00.001 | Шток | |
| 15 | Ш4.07.01.000 | Труба в сборе | |
| 16 | Ш1.16.019 | Гайка | |
| 17 | ГЕУ001.09.00.001 | Втулка цилиндра | |
| 18 | I/GТ 80х85-9,7/102 | Кольцо | |
| 19 | [Кольцо 094-100-46-2-2 ГОСТ9833-73] | Кольцо 094-100-46-2-2 ГОСТ9833-73 | |
| 20 | ЕU8090 | Манжета | |
| 21 | SWР8095 | Грязесъемник | |
| 22 | [Кольцо В95 ГОСТ13941-86] | Кольцо В95 ГОСТ13941-86 | |
| 23 | ГЕУ001.09.00.004 | Гайка цилиндра | |
| 24 | Ш1.16.003 | Кольцо упорное | |
| 25 | ЛБУ-23-56 | Штуцер концевой | |
| 26 | [Кольцо 030-038-46-2-2 ГОСТ9833-73] | Кольцо 030-038-46-2-2 ГОСТ9833-73 | |
| 27 | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | Кольцо 042-050-46-2-2 ГОСТ9833-73 | |
| 28 | [Болт М12-6gх30.56.019 ГОСТ7798-70] | Болт М12-6gх30.56.019 ГОСТ7798-70 | |
| 29 | [Гайка М76х2-6Н.05.019 ГОСТ11871-88] | Гайка М76х2-6Н.05.019 ГОСТ11871-88 | |
| 30 | Ш4.07.00.004 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
