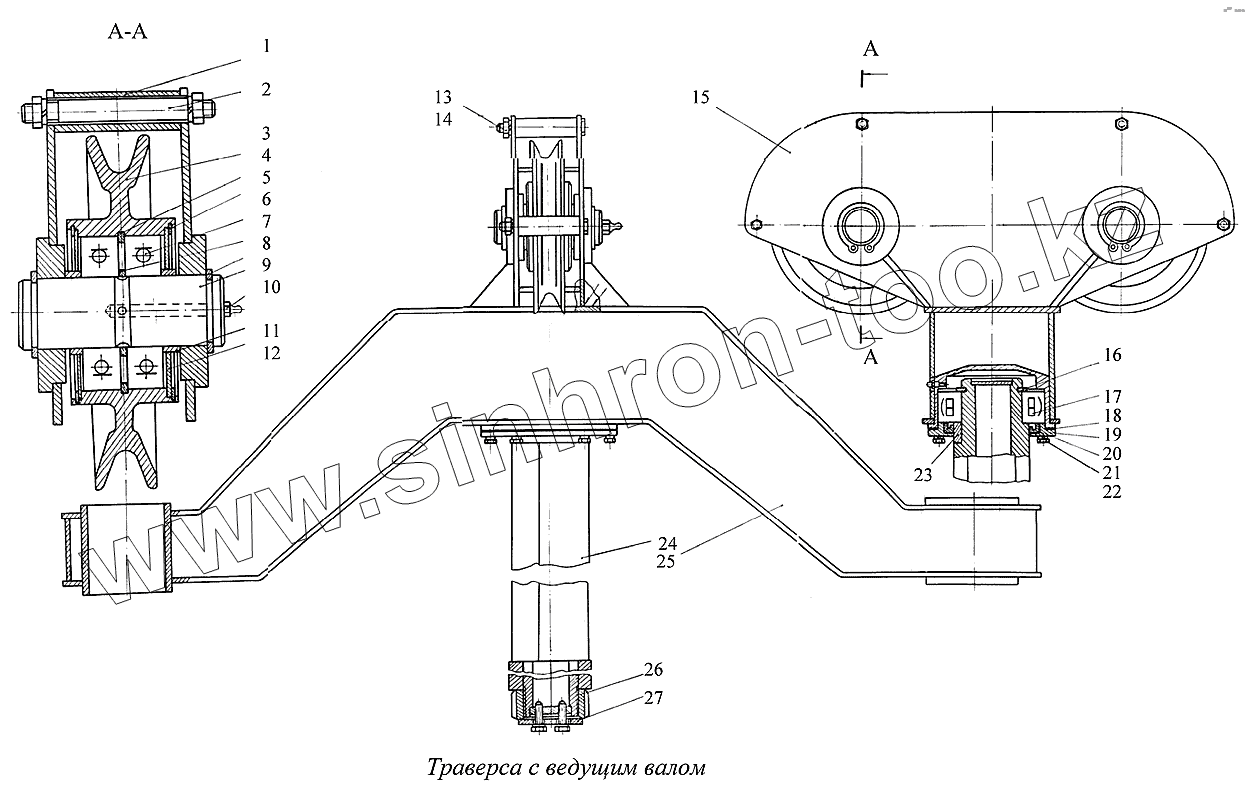

Каталог запасных частей к технике: Геомаш ЛБУ-50. Траверса с ведущим валом
ЛБУ50-04.32.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ50-04.32.00.000 | ЛБУ50-04.32.00.000 | Траверса с ведущим валом | |
| 1 | Ш1.05.001Б | Труба | |
| 2 | Ш1.05.002Б | Шпилька | |
| 3 | ЛБУ-17-05 | Ролик | |
| 4 | [Кольцо В100 ГОСТ13943-86] | Кольцо В100 ГОСТ13943-86 | |
| 5 | [Кольцо Б110 ГОСТ13943-68] | Кольцо Б110 ГОСТ13943-68 | |
| 6 | 309 | Подшипник ГОСТ8338-75 | |
| 7 | ЛБУ-17-29 | Кольцо | |
| 8 | [Кольцо Б45 ГОСТ13942-68] | Кольцо Б45 ГОСТ13942-68 | |
| 9 | Ш4.17.00.001 | Ось | |
| 10 | [Масленка 1.3.Ц6 ГОСТ19853-74] | Масленка 1.3.Ц6 ГОСТ19853-74 | |
| 11 | ЛБУ-17-02 | Втулка | |
| 12 | ЛБУ-17-03Б | Крышка | |
| 13 | [Гайка М16-6Н.5.019 ГОСТ5915-70] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 14 | [Шайба 16.65Г.019 ГОСТ6402-70] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 15 | Ш1.05.060 | Кронштейн | |
| 16 | [Кольцо А80 ГОСТ13940-86] | Кольцо А80 ГОСТ13940-86 | |
| 17 | 3516 | Подшипник ГОСТ5721-75 | |
| 18 | ЛБУ-17-07 | Прокладка | |
| 19 | ЛБУ-17-08 | Крышка | |
| 20 | [Манжета 1.1-100х125-3 ГОСТ8752-79] | Манжета 1.1-100х125-3 ГОСТ8752-79 | |
| 21 | [Болт М10-6gх25.58.019 ГОСТ7798-70] | Болт М10-6gх25.58.019 ГОСТ7798-70 | |
| 22 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 23 | Ш1.05.009 | Втулка | |
| 24 | ЛБУ50-04.32.01.000 | Вал ведущий | |
| 25 | ЛБУ-17-2А | Траверса | |
| 26 | ЛБУ-17-09 | Гайка | |
| 27 | ЛБУ-17-10 | Шайба упорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
