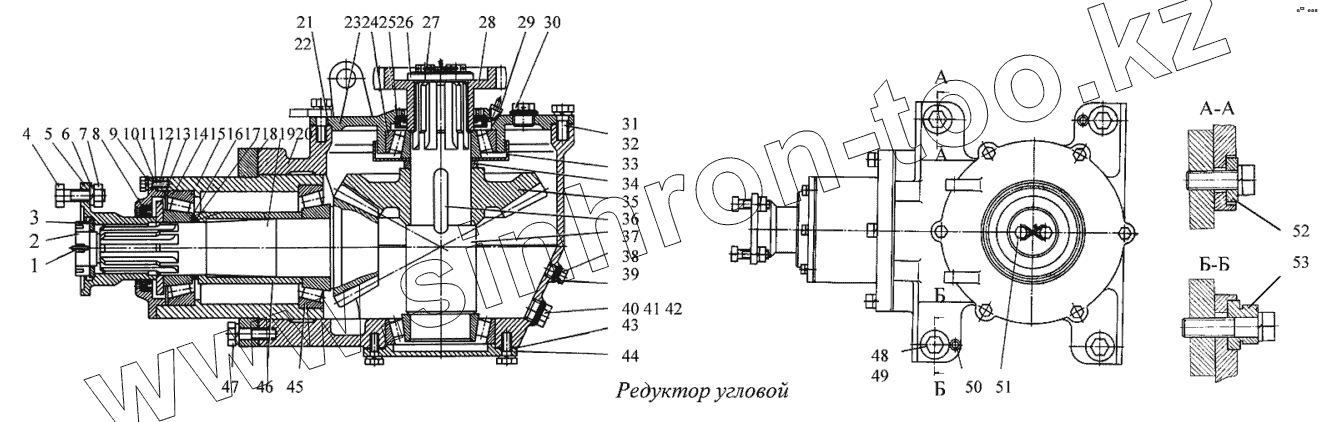

Каталог запасных частей к технике: Геомаш ЛБУ-50. Редуктор угловой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ЛБУМ2.10.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
ЛБУМ2.10.00.000 ЛБУМ2.10.00.000 Редуктор угловой
1 [Шплинт 6,3х60.001 ГОСТ397-66] Шплинт 6,3х60.001 ГОСТ397-66
2 311701-П Гайка М39х2
3 ЛБУ-10-23 Шайба (d=40мм)
4 ЛБУ-03-123 Болт
5 ЛБУ-10А-01А Фланец
6 [Шайба 14.65Г.019 ГОСТ6402-70] Шайба 14.65Г.019 ГОСТ6402-70
7 [Гайка М14х1,5.5.019 ГОСТ2524-70] Гайка М14х1,5.5.019 ГОСТ2524-70
8 [Манжета 1-70х95 ГОСТ8752-70] Манжета 1-70х95 ГОСТ8752-70
9 [Шайба 8.65Г.019 ГОСТ6402-70] Шайба 8.65Г.019 ГОСТ6402-70
10 ЛБУ-10А-02А Фланец
11 200-2402047 Прокладка
12 [Болт М8х25.58.010 ГОСТ7798-70] Болт М8х25.58.010 ГОСТ7798-70
13 501-1802222 Маслоотражатель
14 7312 Подшипник ГОСТ333-79
15 ЛБУ-10А Стакан
16 ЛБУ-10-25 Шайба регулировочная
17 200-2402076Б Шайба регулировочная
18 ЛБУ-10-04А Прокладка
19 256Б-2402017 Шестерня заднего моста ведущая
20 ЛБУ-10-05а Корпус
21 ЛБУ-10-06 Прокладка
22 ЛБУ-10-16 Прокладка
23 ЛБУ-10-07 Фланец
24 7514 Подшипник ГОСТ333-79
25 [Манжета 1-80х105-2 ГОСТ8752-70] Манжета 1-80х105-2 ГОСТ8752-70
26 Ш1.03.092 Шайба
27 [Проволока 1,0-1, (L=20м) ГОСТ3282-74] Проволока 1,0-1, (L=20м) ГОСТ3282-74
28 ЛБУ-10-08 Муфта зубчатая
29 [Масленка 1.3.Ц6 ГОСТ19853-74] Масленка 1.3.Ц6 ГОСТ19853-74
30 ЛБУ-05-28 Пробка М27х1,5
31 [Болт М12х30.58.019 ГОСТ7798-70] Болт М12х30.58.019 ГОСТ7798-70
32 [Шайба 12.65Г.019 ГОСТ6402-70] Шайба 12.65Г.019 ГОСТ6402-70
33 ЛБУ-10-20 Стакан
34 ЛБУ-10-24 Кольцо
35 200-2402060-Б Шестерня заднего моста
36 [Шпонка 16х10х70 ГОСТ8789-68] Шпонка 16х10х70 ГОСТ8789-68
37 ЛБУ-10-13Б Вал
38 ЛБУ-03-12Б Пробка М16х1,5
39 ЛБУ-03-45 Прокладка
40 ЛБУ-10-21 Пробка М27х1,5
41 ПК-I-М27х1,5 Пробка
42 ЛБУ-03-33 Прокладка
43 ЛБУ-16-06 Прокладка
44 ЛБУ-16-21 Фланец
45 7313 Подшипник ГОСТ333-71
46 ЛБУ-10А-22 Втулка распорная
47 [Болт М12х40.58.019 ГОСТ7798-70] Болт М12х40.58.019 ГОСТ7798-70
48 [Болт М16х45.58.019 ГОСТ7798-70] Болт М16х45.58.019 ГОСТ7798-70
49 [Шайба 16.65Г.019 ГОСТ6402-70] Шайба 16.65Г.019 ГОСТ6402-70
50 [Штифт 12Гх40 ГОСТ3128-70] Штифт 12Гх40 ГОСТ3128-70
51 [Болт М10х25.58.019 ГОСТ7798-70] Болт М10х25.58.019 ГОСТ7798-70
52 ЛБУМ2.10.00.001 Эксцентрик
53 ЛБУМ2.10.00.001 Эксцентрик
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
