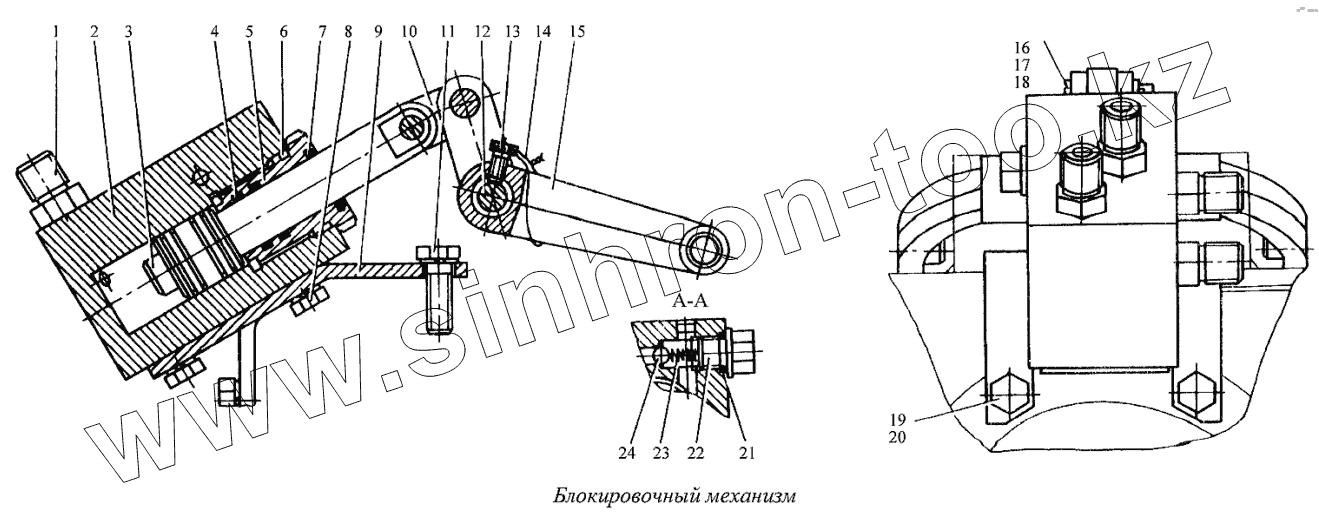

Каталог запасных частей к технике: Геомаш ЛБУ-50. Блокировочный механизм
ЛБУ-42-00
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-42-00 | ЛБУ-42-00 | Блокировочный механизм | |
| 1 | УГБ50М-28-06 | Штуцер | |
| 2 | ЛБУ-42-1 | Цилиндр в сборе | |
| 3 | ЛБУ-42-01 | Поршень | |
| 4 | [Кольцо 025-031-36-2-2 ГОСТ9833-73] | Кольцо 025-031-36-2-2 ГОСТ9833-73 | |
| 5 | ЛБУ-13-14 | Гайка | |
| 6 | [Кольцо 038-046-2-2 ГОСТ9833-73] | Кольцо 038-046-2-2 ГОСТ9833-73 | |
| 7 | ЛБУ-13-13 | Грязесъемник | |
| 8 | [Болт М10х35.58.019 ГОСТ7798-70] | Болт М10х35.58.019 ГОСТ7798-70 | |
| 9 | ЛБУ-42-04 | Кронштейн | |
| 10 | ЛБУ-42-03 | Пластина | |
| 11 | [Болт М12х40.58.019 ГОСТ7798-70] | Болт М12х40.58.019 ГОСТ7798-70 | |
| 12 | ЛБУ-42-02 | Ось | |
| 13 | [Болт 3М8х20.58.019 ГОСТ7798-70] | Болт 3М8х20.58.019 ГОСТ7798-70 | |
| 14 | [Проволока 1,0-I, (L=150мм) ГОСТ3282-74] | Проволока 1,0-I, (L=150мм) ГОСТ3282-74 | |
| 15 | ЛБУ-42-2 | Вилка в сборе | |
| 16 | [Ось 22-14Х5х40.Ст3 ГОСТ9650-71] | Ось 22-14Х5х40.Ст3 ГОСТ9650-71 | |
| 17 | [Шайба 1.16.01.019 ГОСТ9649-66] | Шайба 1.16.01.019 ГОСТ9649-66 | |
| 18 | [Шплинт 3,2х25 ГОСТ307-79] | Шплинт 3,2х25 ГОСТ307-79 | |
| 19 | [Болт М12х50.58.019 ГОСТ7798-70] | Болт М12х50.58.019 ГОСТ7798-70 | |
| 20 | [Шайба 12.65Г.019 ГОСТ6402-70] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 21 | [Кольцо ГОСТ9833-73] | Кольцо ГОСТ9833-73 | |
| 22 | ЛБУ-13-16 | Пробка | |
| 23 | ЛБУ-13-15 | Пружина | |
| 24 | [Шарик УI II/906ммР ГОСТ3722-60] | Шарик УI II/906ммР ГОСТ3722-60 |
