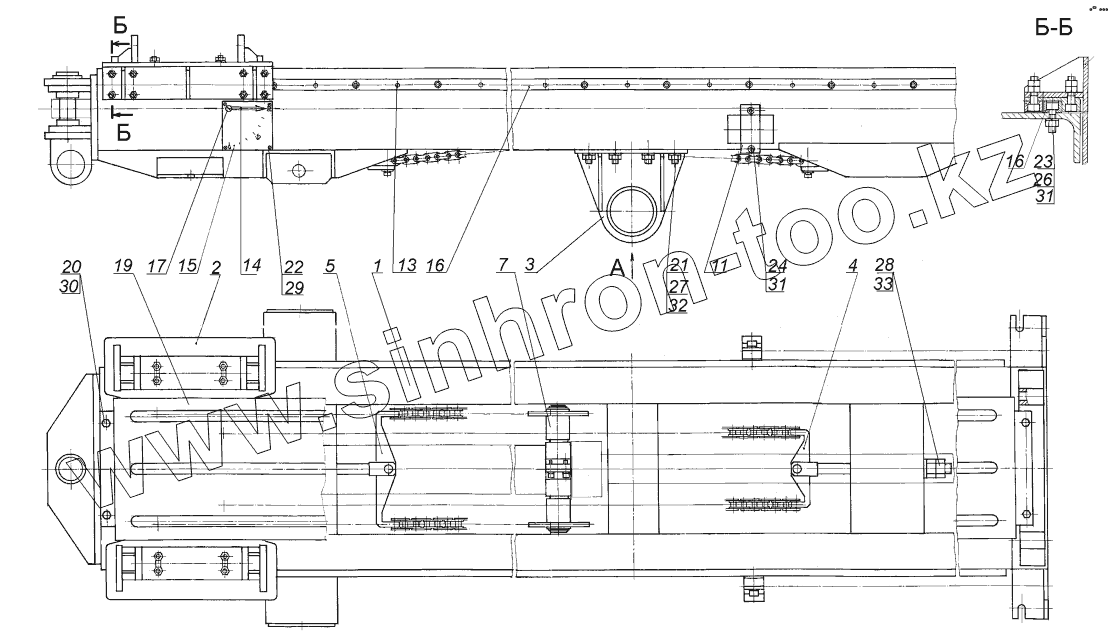

Каталог запасных частей к технике: Геомаш ББУ-000 "Опенок". Стойка с механизмом подачи
ББУ.01.000
1
2
3
4
5
7
11
13
14
15
16
16
17
19
20
21
22
23
24
26
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.01.000 | ББУ.01.000 | Стойка с механизмом подачи | |
| 1 | ББУ.01.100 | Каркас | |
| 2 | ББУ.01.200 | Каретка | |
| 3 | ББУ.01.300 | Опора | |
| 4 | ББУ.01.400 | Натяжитель | |
| 5 | ББУ.01.400-01 | Натяжитель | |
| 6 | ББУ.01.500 | Блок звездочек | |
| 7 | ББУ.01.500-01 | Блок звездочек | |
| 8 | ББУ.01.001 | Втулка | |
| 9 | ББУ.01.002 | Шайба | |
| 10 | ББУ.01.003 | Футорка | |
| 11 | ББУ.01.004 | Крышка | |
| 12 | ББУ.01.005 | Фланец | |
| 13 | ББУ.01.006 | Штифт | |
| 14 | ББУ.01.007 | Стрелка | |
| 15 | ББУ.01.008 | Табличка | |
| 16 | ББУ.01.009 | Рейка | |
| 17 | ББУ.01.011 | Винт | |
| 18 | ББУ.01.013 | Ось | |
| 19 | ББУ.01.014 | Шторка | |
| 20 | М6-6gх10.56.019 | Болт М6-6gх10.56.019 | |
| 21 | М10-6gх25.56.019 | Болт М10-6gх25.56.019 | |
| 22 | Винт АМ3-6gх10.56.019 | Винт АМ3-6gх10.56.019 | |
| 23 | Винт М8-6gх25.56.019 | Винт М8-6gх25.56.019 | |
| 24 | Винт М8-6gх35.56.019 | Винт М8-6gх35.56.019 | |
| 25 | Винт АМ5-6gх16.56.019 | Винт АМ5-6gх16.56.019 | |
| 26 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 27 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 28 | Гайка М16-6Н.6.019 | Гайка М16-6Н.6.019 | |
| 29 | Шайба 3.65Г.019 | Шайба 3.65Г.019 | |
| 30 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | |
| 31 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 32 | Шайба 10.65Г.019 | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 33 | Шайба 16.01.8кп.019 | Шайба 16.01.8кп.019 | |
| 34 | Шплинт 6.3х36.019 | Шплинт 6.3х36.019 | |
| 35 | ПР-15.87523 | Цепь ПР-15.87523 | |
| 36 | ПР-15.875-23 | Цепь ПР-15.875-23 | |
| 37 | С-ПР-15.875-23 | Звено С-ПР-15.875-23 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
