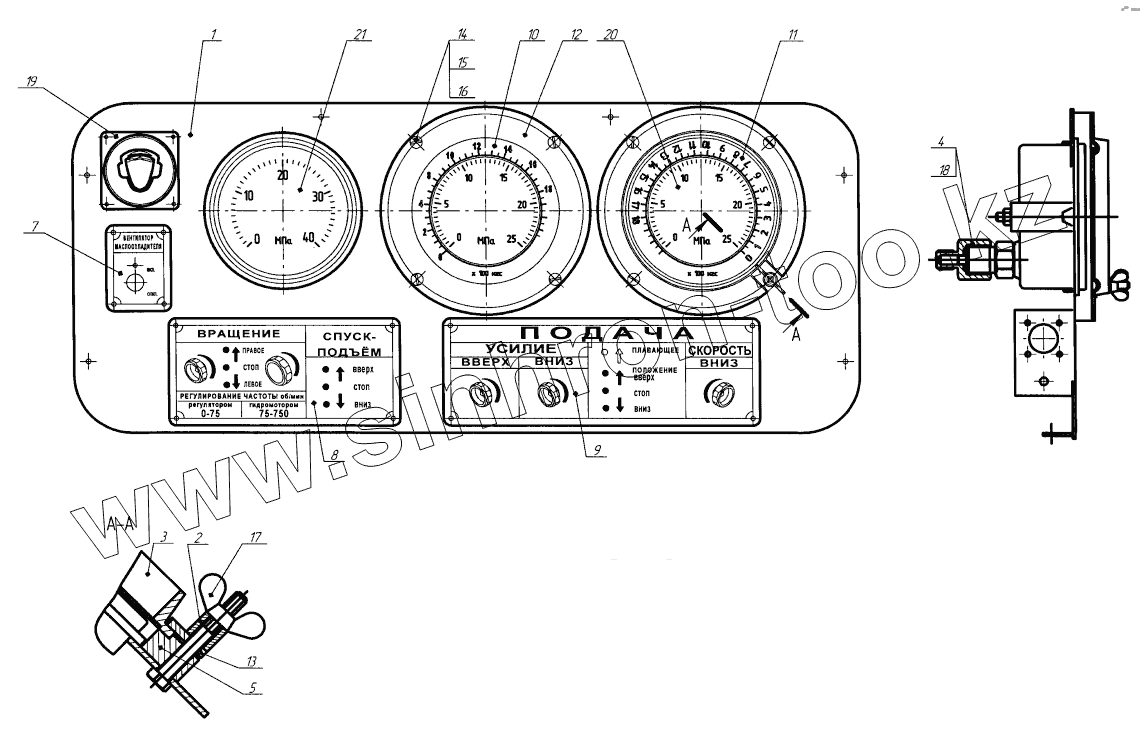

Каталог запасных частей к технике: Геомаш ББУ-000 "Опенок". Блок приборов
ББУ.05.310
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ББУ.05.310 | ББУ.05.310 | Блок приборов | |
| 1 | ББУ.05.320 | Панель | |
| 2 | ББУ.05.311 | Втулка | |
| 3 | ББУ.05.312 | Обойма | |
| 4 | ББУ.05.313 | Переходник | |
| 5 | ББУ.05.314 | Кольцо | |
| 6 | ББУ.05.315 | Накладка | |
| 7 | ББУ.05.316 | Табличка Вентилятор | |
| 8 | ББУ.05.317 | Табличка Вращение | |
| 9 | ББУ.05.318 | Табличка Подача | |
| 10 | ББУ.05.319 | Шкала прямая | |
| 11 | ББУ.05.321 | Шкала обратная | |
| 12 | ББУ.05.322 | Кольцо | |
| 13 | ББУ.05.323 | Шайба | |
| 14 | Винт ВМ5-6g x25.66.019 | Винт ВМ5-6g x25.66.019 | |
| 15 | Гайка М5-6Н.019 | Гайка М5-6Н.019 | |
| 16 | Шайба 5.65Г.019 | Шайба 5.65Г.019 | |
| 17 | Гайка М5-6Н.019 | Гайка М5-6Н.019 | |
| 18 | Кольцо 010-014-25-2-2 | Кольцо 010-014-25-2-2 | |
| 19 | Знак защиты органов слуха | Знак защиты органов слуха | |
| 20 | М100-Т-1,6 (0-25МПа)-W/17S | Манометр М100-Т-1,6 (0-25МПа)-W/17S | |
| 21 | М100-Т-1,6 (0-40МПа)-W/17S | Манометр М100-Т-1,6 (0-40МПа)-W/17S |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
