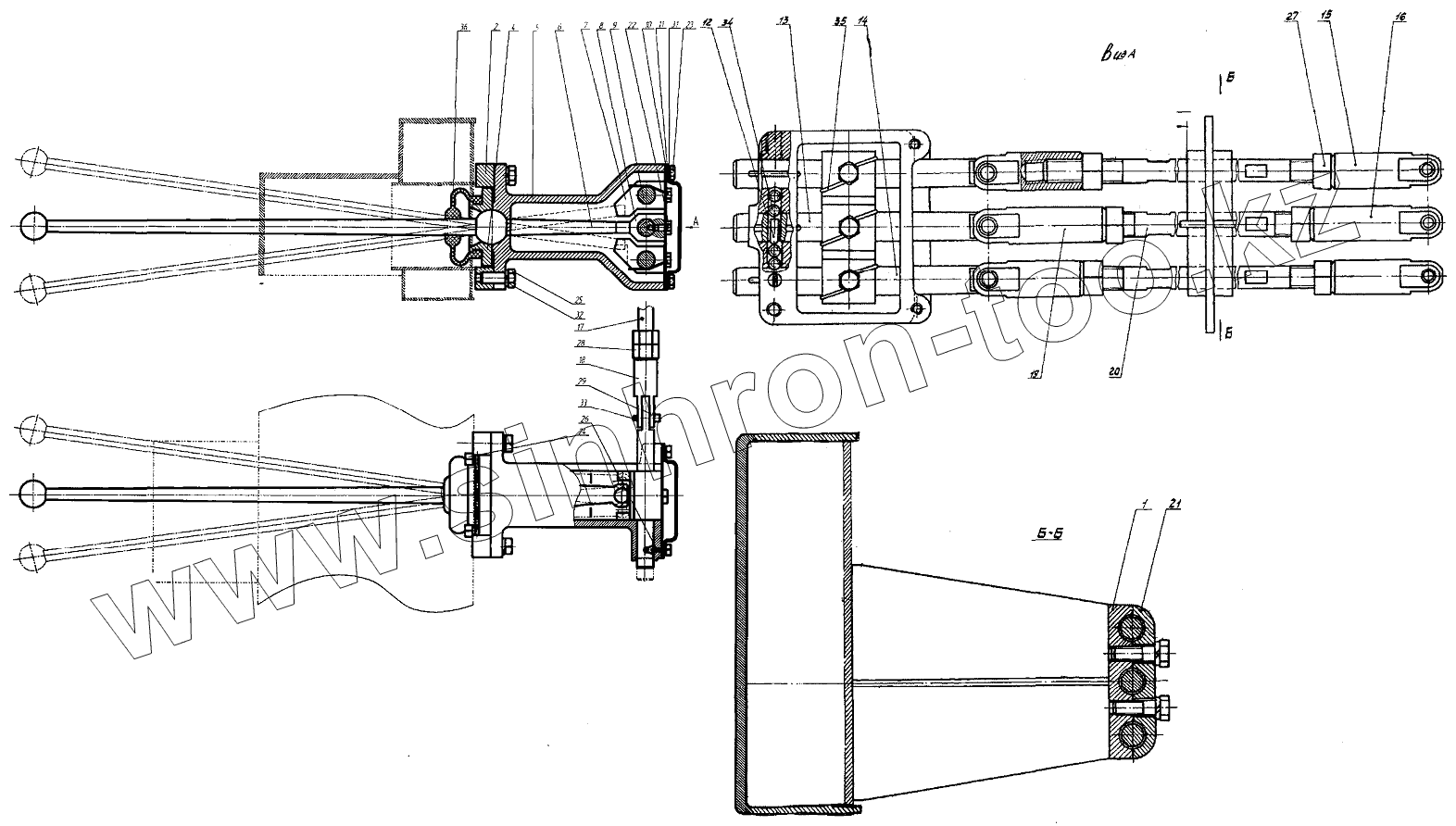

Каталог запасных частей к технике: Геомаш АЗА-3. Управление коробкой передач
ЛБУ-07
1
2
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-07 | ЛБУ-07 | Управление коробкой передач | |
| 1 | ЛБУ-07-1 | Кронштейн | |
| 2 | ЛБУ-07-01 | Бобышка | |
| 4 | ЛБУ-07-03А | Крышка | |
| 5 | ЛБУ-07-04А | Корпус | |
| 6 | ЛБУ-07-2 | Рычаг переключения | |
| 7 | ЛБУ-07-06А | Головка стержня | |
| 8 | ЛБУ-07-07А | Головка стержня | |
| 9 | ЛБУ-07-08 | Стержень | |
| 10 | ЛБУ-07-09 | Прокладка | |
| 11 | ЛБУ-07-10 | Крышка | |
| 12 | ЛБУ-07-11 | Штифт | |
| 13 | ЛБУ-07-12 | Стержень | |
| 14 | ЛБУ-07-13 | Стержень | |
| 15 | ЛБУ-07-14 | Муфта стяжная | |
| 16 | ЛБУ-07-15 | Муфта стяжная | |
| 17 | ЛБУ-07-16 | Тяга | |
| 18 | ЛБУ-07-17 | Муфта стяжная | |
| 19 | ЛБУ-07-18 | Муфта стяжная | |
| 20 | ЛБУ-07-19 | Тяга | |
| 21 | ЛБУ-07-20 | Крышка | |
| 22 | ЛБУ-03-44 | Болт стопорный | |
| 23 | Болт М8х16.56.09 | Болт М8х16.56.09 | |
| 24 | Болт М8х30.56.09 | Болт М8х30.56.09 | |
| 25 | Болт М12х30.56.09 | Болт М12х30.56.09 | |
| 26 | ЛБУ-07-35 | Винт специальный | |
| 27 | Гайка М16.5.09 | Гайка М16.5.09 | |
| 28 | Гайка М16.5.09 | Гайка М16.5.09 | |
| 29 | Ось 22-8Х5х28Ст3.09 | Ось 22-8Х5х28Ст3.09 | |
| 30 | Ручка П30 | Ручка П30 | |
| 31 | Шайба 8.65Г | Шайба 8.65Г | |
| 32 | Шайба 12.65Г | Шайба 12.65Г | |
| 33 | Шплинт 2х16-001 | Шплинт 2х16-001 | |
| 34 | Шарик БV 9,525 мм Р | Шарик БV 9,525 мм Р | |
| 35 | Проволока 1,5 | Проволока 1,5 | |
| 36 | 120-170 2155 | Чехол рычага переключения | |
| 37 | А60.09.14.012 | Ручка |
