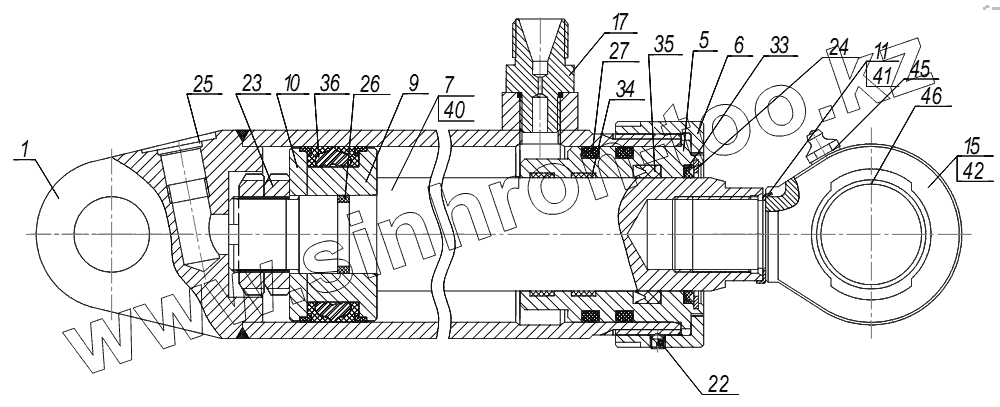

Каталог запасных частей к технике: Геомаш АЗА-3. Цилиндр подъема мачты
ПБУ-2.22.00.000-01
1
5
6
7
9
10
11
15
17
22
23
24
25
26
27
33
34
35
36
40
41
42
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПБУ-2.22.00.000-01 | ПБУ-2.22.00.000-01 | Цилиндр подъема мачты | |
| 1 | ПБУ-2.22.01.000 | Цилиндр в сборе | |
| 5 | ПБУ-2.22.00.001 | Втулка прижимная | |
| 6 | ПБУ-2.22.00.002 | Гайка | |
| 7 | ПБУ-2.22.00.003 | Шток | |
| 8 | ПБУ-2.22.00.004 | Втулка направляющая | |
| 9 | ПБУ-2.22.00.005 | Поршень | |
| 10 | ПБУ-2.22.00.006 | Шайба | |
| 11 | ПБУ-2.22.00.007 | Шайба | |
| 15 | ПБУ-1.22.00.002 | Головка штока | |
| 17 | УГБ 50М-27-24 | Штуцер | |
| 22 | Винт М6-6gx6.14Н.019 | Винт М6-6gx6.14Н.019 | |
| 23 | Гайка М30х1,5-6Н.05.019 | Гайка М30х1,5-6Н.05.019 | |
| 24 | Кольцо 014-018-25-2-2 | Кольцо 014-018-25-2-2 | |
| 25 | Кольцо 025-031-36-2-2 | Кольцо 025-031-36-2-2 | |
| 26 | Кольцо 045-051-36-2-2 | Кольцо 045-051-36-2-2 | |
| 27 | Кольцо 060-065-30-2-2 | Кольцо 060-065-30-2-2 | |
| 28 | Кольцо 060-070-58-2-2 | Кольцо 060-070-58-2-2 | |
| 33 | SWР 4555 | Грязесъемник | |
| 34 | I/GТ-45х50-9,7/102 | Кольцо | |
| 35 | RU0500450-Z22 | Манжета | |
| 36 | DВМ 275212/М | Манжета | |
| 40 | ПБУ-2.22.00.012 | Шток | |
| 41 | ПБУ-2.22.00.013 | Шайба | |
| 42 | ЛБУ-24-05А | Головка штока | |
| 45 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 46 | Подшипник 1-Ш40 | Подшипник 1-Ш40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
