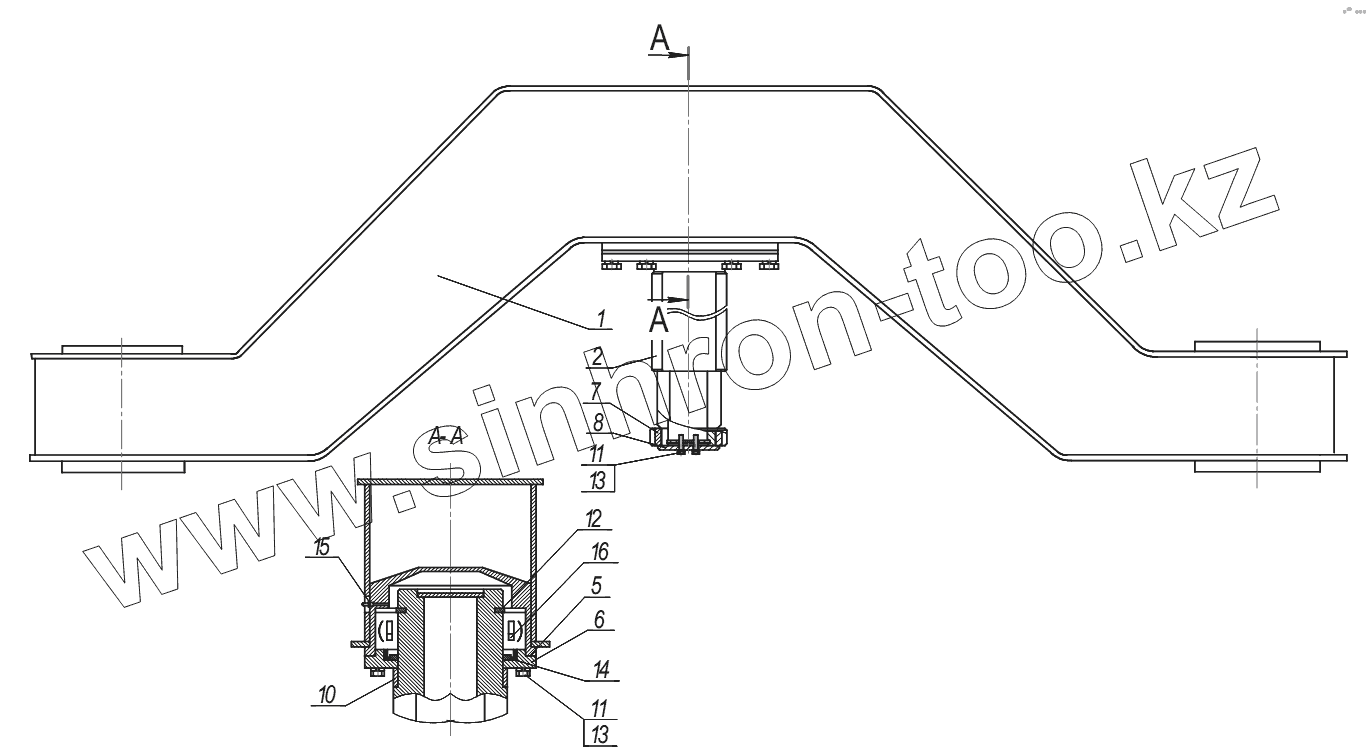

Каталог запасных частей к технике: Геомаш АЗА-3. Траверса с ведущим валом

Тип техники

Марка

Модель

Схема

АЗАБ.12.00.00.000А

1

2

5

6

7

8

10

11

11

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
АЗАБ.12.00.00.000А	АЗАБ.12.00.00.000А		Траверса с ведущим валом
1	ЛБУ-17-2А		Траверса
2	ЛБУ-17-4А		Вал ведущий
5	ЛБУ-17-07		Прокладка
6	ЛБУ-17-08		Крышка
7	ЛБУ-17-09		Гайка
8	ЛБУ-17-10		Шайба упорная
10	Ш1.05.009		Втулка
11	Болт М10-6gx30.58.019		Болт М10-6gx30.58.019
12	Кольцо А80		Кольцо А80
13	Шайба 10.65Г.019		Шайба 10.65Г.019 ГОСТ6402-70
14	Манжета 1.2-100х125-1		Манжета 1.2-100х125-1
15	Масленка 1.3.Ц6		Масленка 1.3.Ц6
16	Подшипник 3516		Подшипник 3516

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
