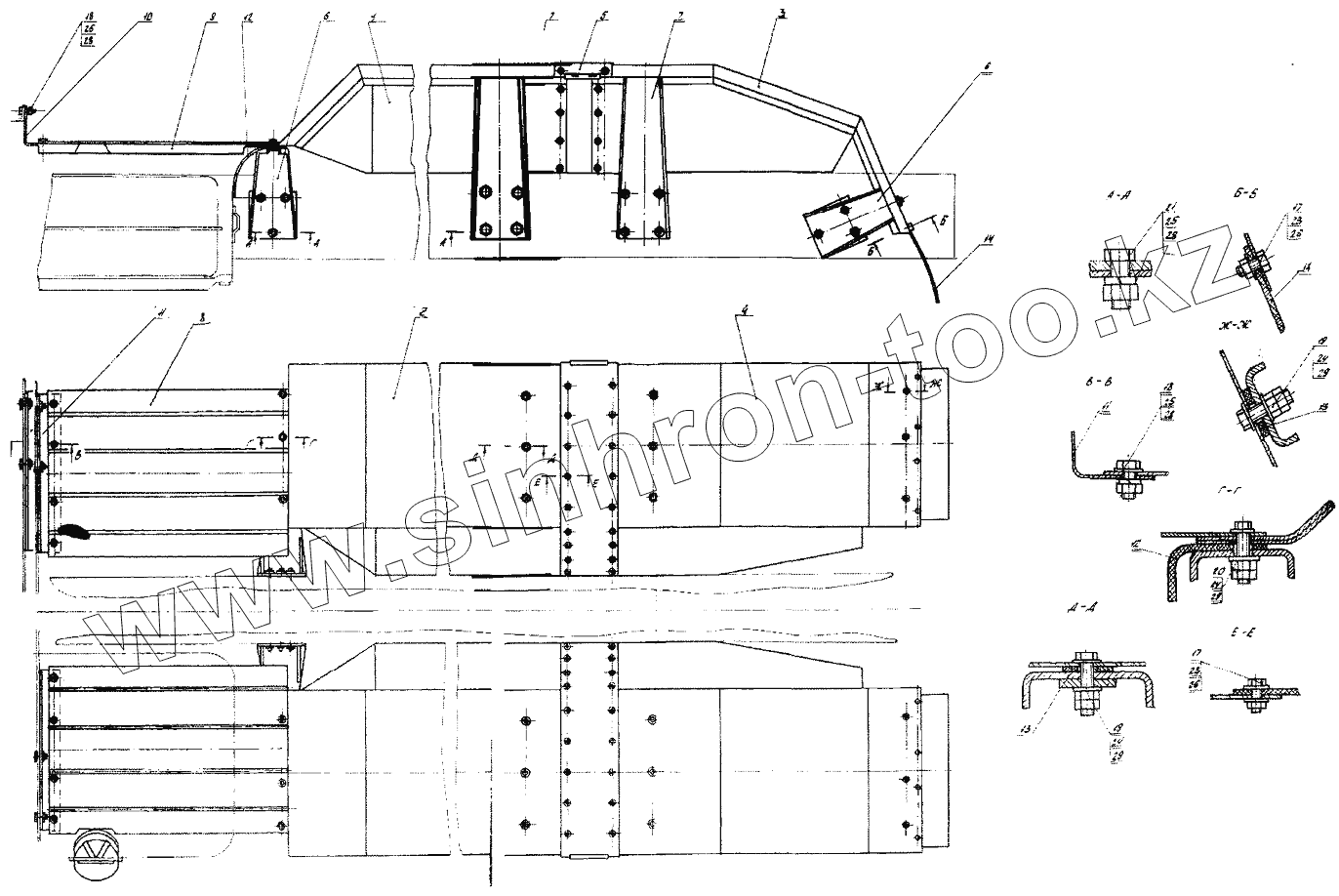

Каталог запасных частей к технике: Геомаш АЗА-3. Ограждение задних колес
АЗАБ.19.00.000
1
2
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
17
17
18
18
19
19
20
21
23
23
24
24
24
25
25
26
26
26
28
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| АЗАБ.19.00.000 | АЗАБ.19.00.000 | Ограждение задних колес | |
| 1 | АЗАБ.19.01.000 | Крыло заднее левое | |
| 2 | АЗАБ.19.02.000 | Крыло заднее правое | |
| 3 | АЗАБ.19.03.000 | Крыло заднее левое | |
| 4 | АЗАБ.19.04.000 | Крыло заднее правое | |
| 5 | АЗАБ.19.05.000 | Накладка соединительная в сборе | |
| 6 | АЗАБ.19.06.000 | Кронштейн заднего крыла | |
| 7 | АЗАБ.19.07.000 | Кронштейн в сборе | |
| 8 | АЗАБ.19.00.001 | Щит – подножка | |
| 9 | АЗАБ.19.00.001-01 | Щит – подножка | |
| 10 | ЛБУ-14Б-04 | Кронштейн левый | |
| 11 | ЛБУ-14Б-05 | Кронштейн правый | |
| 12 | ЛБУ-14Б-06 | Брызговик передний топливного бака | |
| 13 | ЛБУ-14Б-07 | Шайба | |
| 14 | ЛБУ-14-09 | Фартук | |
| 17 | Болт М6-6gx16.58.019 | Болт М6-6gx16.58.019 | |
| 18 | Болт М8-6gx20.58.019 | Болт М8-6gx20.58.019 | |
| 19 | Болт М8-6gx30.58.019 | Болт М8-6gx30.58.019 | |
| 20 | Болт М8-6gx35.58.019 | Болт М8-6gx35.58.019 | |
| 21 | Болт М12-6gx35.58.019 | Болт М12-6gx35.58.019 | |
| 23 | Гайка М6-6Н.5.019 | Гайка М6-6Н.5.019 | |
| 24 | Гайка М8-6Н.5.019 | Гайка М8-6Н.5.019 | |
| 25 | Гайка М12-6Н.5.019 | Гайка М12-6Н.5.019 | |
| 26 | Шайба С6.01.08кп.019 | Шайба С6.01.08кп.019 | |
| 27 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | |
| 28 | Шайба 12.65Г.019 | Шайба 12.65Г.019 | |
| 29 | Шайба С8.01.кп.019 | Шайба С8.01.кп.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
