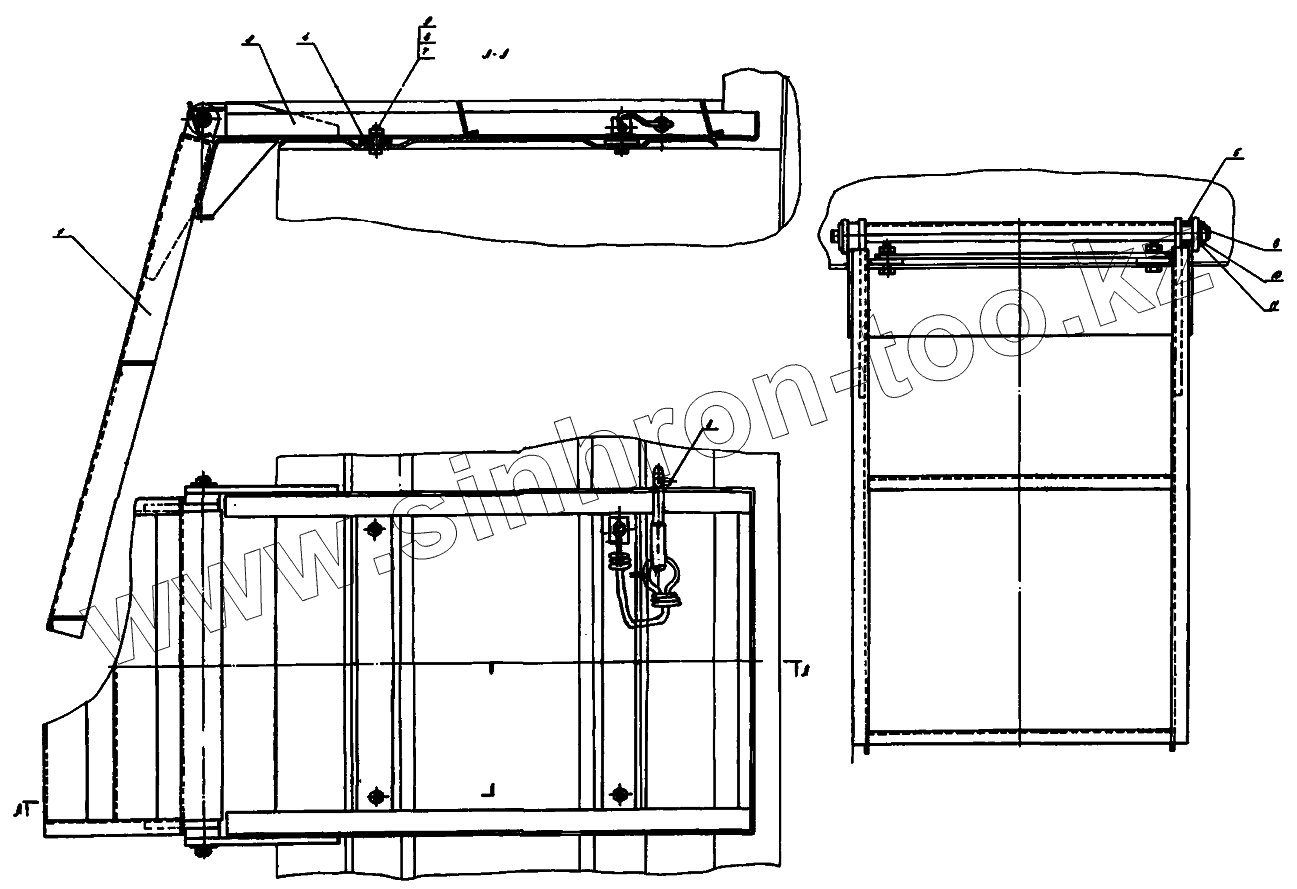

Каталог запасных частей к технике: Геомаш АЗА-3. Лестница в сборе

Тип техники

Марка

Модель

Схема

АЗАБ.11.00.000

1

1

4

5

6

7

8

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
АЗАБ.11.00.000	АЗАБ.11.00.000		Лестница в сборе
1	АЗАБ.11.01.000		Лестница
2	АЗАБ.11.02.000		Рамка
3	АЗАБ.15.04.000		Палец в сборе
4	АЗАБ.11.00.001		Планка
5	АЗАБ.11.00.002		Втулка
6	АЗАБ.11.00.003		Ось
7	Болт М8-6gx30.56.019		Болт М8-6gx30.56.019
8	Гайка М8-6g.8.019		Гайка М8-6q.8.019
9	Шайба 8.65Г.019		Шайба 8.65Г.019
10	Шайба 16.01.08кп.019		Шайба 16.01.08кп.019
11	Шплинт 4х22.019		Шплинт 4х22.019
