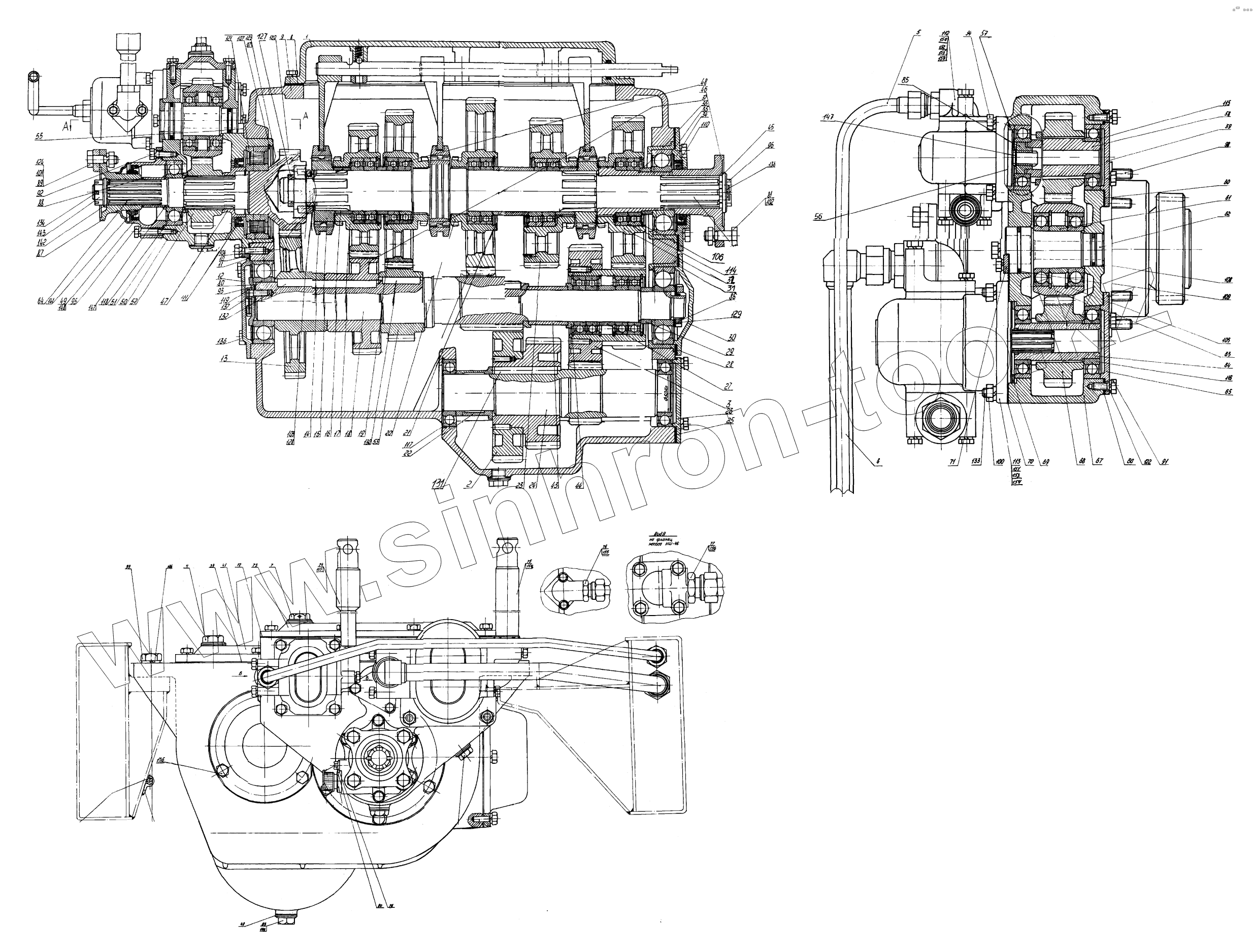

Каталог запасных частей к технике: Геомаш АЗА-3. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
ЛБУ-03
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
39
41
43
44
45
46
47
48
48
50
51
52
53
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
80
80
81
83
85
86
87
88
89
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
127
128
129
130
131
132
133
134
136
136
137
138
141
141
142
143
147
147
148
150
151
152
153
154
155
155
155
156
156
156
158
Позиция на иллюстрации Заводской номер детали Название детали
ЛБУ-03 ЛБУ-03 Коробка передач
1 ЛБУ-03-1 Крышка
2 ЛБУ-03-3 Блок–шестерня
3 ЛБУ-03-4А Блок-шестерня
4 ЛБУ-03-5 Масломер
5 ЛБУ-03-7 Трубопровод
6 ЛБУ-03-8 Трубопровод
7 ЛБУ-05-28 Пробка М27х1,5
8 ЛБУ-03-01 Прокладка
9 ЛБУ-03-02 Корпус
11 ЛБУ-03-04 Прокладка
12 ЛБУ-03-05А Фланец
13 ЛБУ-03-06 Шестерня
14 ЛБУ-03-07 Муфта переключения
15 ЛБУ-03-08 Каретка
16 ЛБУ-03-09 Втулка
17 ЛБУ-03-10 Шестерня
18 ЛБУ-03-11Б Вал-шестерня
19 ЛБУ-03-12 Шестерня
20 ЛБУ-03-13 Шестерня
21 ЛБУ-03-14 Втулка
22 ЛБУ-03-15 Втулка
23 ЛБУ-03-16 Шестерня
24 ЛБУ-03-17 Вал–шестерня
25 ЛБУ-03-18 Прокладка
26 ЛБУ-03-19 Фланец
27 ЛБУ-03-20 Втулка
28 ЛБУ-03-21 Стакан
29 ЛБУ-03-22 Втулка
30 ЛБУ-03-23 Фланец
31 ЛБУ-03-24 Прокладка
32 ЛБУ-03-25 Шестерня
33 ЛБУ-03-26 Вал–шестерня
34 ЛБУ-03-28 Фланец
35 ЛБУ-03-29 Прокладка
36 ЛБУ-03-30 Втулка
37 ЛБУ-03-32 Шестерня
39 ЛБУ-03-34 Прокладка
40 ЛБУ-03-45 Прокладка
41 ЛБУ-03-2 Крышка
43 ЛБУ-03-62 Полукольцо
44 ЛБУ-03-63 Втулка
45 ЛБУ-04-07 Шайба
46 ЛБУ-04-22 Фланец
47 ЛБУ-03-77 Втулка
48 ЛБУ-03-79 Втулка
50 ЛБУ-03-87 Втулка
51 ЛБУ-03-88 Прокладка
52 ЛБУ-03-89 Шестерня
53 ЛБУ-03-90 Шестерня
55 ЛБУ-03-92 Прокладка
56 ЛБУ-03-93 Прокладка
57 ЛБУ-03-94 Втулка
58 ЛБУ-03-96Б Вал
59 ЛБУ-03-97 Фланец
60 ЛБУ-03-98 Прокладка
61 ЛБУ-03-99 Втулка
62 ЛБУ-03-100А Вал
63 ЛБУ-03-101 Шестерня
64 ЛБУ-03-102Б Вал
65 ЛБУ-03-103 Фланец
66 ЛБУ-03-104 Прокладка
67 ЛБУ-03-105Б Корпус
68 ЛБУ-03-106 Шестерня
69 ЛБУ-03-107 Кольцо
70 ЛБУ-03-108 Прокладка
71 ЛБУ-03-109А Планка
72 ЛБУ-03-110 Прокладка
73 ЛБУ-03-6 Крышка
74 ЛБУ-03-112 Штуцер
75 ЛБУ-03-113 Штуцер
76 ЛБУ-03-114 Штуцер
77 ЛБУ-03-115 Штуцер
78 ЛБУ-03-116 Стопор
80 ЛБУ-03-122 Шайба
81 ЛБУ-03-123 Болт
83 ЛБУ-03-127 Пробка М22х1,5
85 ЛБУ-03-141 Крестовина
86 ЛБУ-03-130 Гайка круглая
87 ЛБУ-03-96 Муфта в сборе
88 ЛБУ-03-132 Кольцо
89 ЛБУ-35-45 Болт
91 Болт М8х20.56.09 Болт М8х20.56.09
92 Болт М8х25.56.09 Болт М8х25.56.09
93 Болт III М8х25.56.09 Болт III М8х25.56.09
94 Болт М8х35.56.09 Болт М8х35.56.09
95 Болт М8х45.56.09 Болт М8х45.56.09
96 Болт III М10х25.56.09 Болт III М10х25.56.09
97 [Болт М10-6gх30.58.019 ГОСТ7798-70] Болт М10-6gх30.58.019 ГОСТ7798-70
98 Болт М10х50.56.09 Болт М10х50.56.09
99 Болт М16х45.56.09 Болт М16х45.56.09
100 Гайка М10.5.09 Гайка М10.5.09
101 Гайка М12х1,25.5.09 Гайка М12х1,25.5.09
102 Гайка М14х1,5.5.09 Гайка М14х1,5.5.09
103 ЛБУ-03-133 Гайка М45х1,5
104 Кольцо Б72 Кольцо Б72
105 Кольцо Б80 Кольцо Б80
106 Кольцо Б95 Кольцо Б95
107 Кольцо Б130 Кольцо Б130
108 Кольцо 029-035-36-2-2 Кольцо 029-035-36-2-2
109 Кольцо 042-050-46-2-2 Кольцо 042-050-46-2-2
110 Манжета 1.2-65х90-1 Манжета 1.2-65х90-1
111 Манжета 1.2-70х95-1 Манжета 1.2-70х95-1
112 Насос шестеренчат. НШ-10Л Насос шестеренчат. НШ-10Л
113 Насос НШ50-3-Л Насос НШ50-3-Л
114 Подшипник №112 Подшипник №112
115 Подшипник №207 Подшипник №207
116 Подшипник №208 Подшипник №208
117 Подшипник №210 Подшипник №210
118 Подшипник №308 Подшипник №308
119 Подшипник №311 Подшипник №311
120 Подшипник №2306 Подшипник №2306
121 Подшипник №2312 Подшипник №2312
122 Шайба 8.65Г Шайба 8.65Г
123 Шайба 10.65Г. Шайба 10.65Г.
124 Шайба 12.65Г Шайба 12.65Г
127 Кольцо А30 Кольцо А30
128 Шайба 45.01.019 Шайба 45.01.019
129 Шайба 52-56.09 Шайба 52-56.09
130 Шпонка 18х11х56 Шпонка 18х11х56
131 Шпонка 18х11х85 Шпонка 18х11х85
132 Шпонка 18х11х145 Шпонка 18х11х145
133 Шпилька АМ10х3012/18.56.09 Шпилька АМ10х3012/18.56.09
134 Шплинт 4х40-001 Шплинт 4х40-001
136 Болт М10-6gх25.58.019 Болт М10-6gх25.58.019
137 [Проволока ГОСТ3282-74] Проволока ГОСТ3282-74
138 Проволока Проволока
141 51-1701210-А Сальник в сборе
142 51-2402064 Шайба
143 292940-П Гайка М22х1,5
147 АЗАБ.17.00.003 Втулка
148 АЗАБ.17.00.004 Крышка
150 НШ-10-01 Фланец
151 НШ-50-01 Фланец
152 Болт М8-6gх45.58.019 Болт М8-6gх45.58.019
153 Болт М10-6gх25.58.019 Болт М10-6gх25.58.019
154 [Болт М10-6gх70.58.019 (S16) ГОСТ 7798-70] Болт М10-6gх70.58.019 (S16) ГОСТ 7798-70
155 Кольцо 017-021-25-2-2 Кольцо 017-021-25-2-2
156 Кольцо 034-038-25-2-2 Кольцо 034-038-25-2-2
158 Шайба 8.65Г.019 Шайба 8.65Г.019
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
