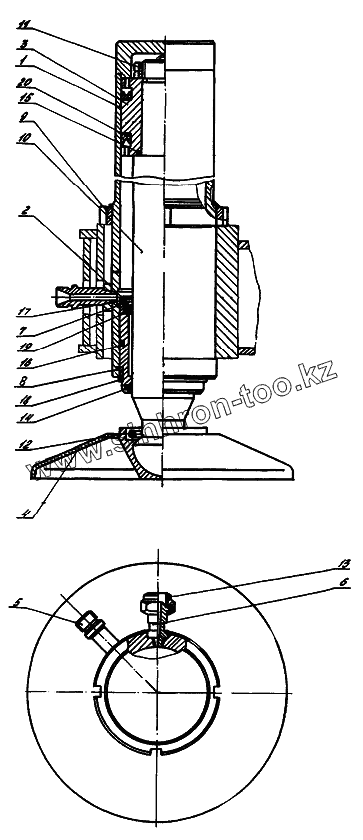

Каталог запасных частей к технике: Геомаш АЗА-3. Домкрат левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
АЗАБ.07.03.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
АЗАБ.07.03.000 АЗАБ.07.03.000 Домкрат левый
1 АЗАБ.07.03.010 Цилиндр левый в сборе
2 Ш4.20.01.030 Втулка направляющая
3 Ш4.20.01.040 Поршень
4 ЛБУ-21-2 Башмак
5 АЗАБ.07.03.001 Штуцер
6 АЗАб.07.03.002А Ниппель
7 Ш4.20.01.004 Манжетодержатель
8 Ш4.20.01.005 Вкладыш
9 Ш4.20.01.006 Гайка
10 Ш1.19.051 Шток
11 ЛБУ-03-130 Гайка круглая
12 ЛБУ-21-02 Кольцо
13 ЛБУ-29-21 Гайка
14 ББ2-24.00.006 Грязесъемник
15 Кольцо 055-065-58-2.2 Кольцо 055-065-58-2.2
16 Кольцо 090-100-58-2.2 Кольцо 090-100-58-2.2
17 Кольцо В-90 Кольцо В-90
18 Кольцо В-95 Кольцо В-95
19 Манжета 3-90х70-6 Манжета 3-90х70-6
20 Манжета 3-100х80-6 Манжета 3-100х80-6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
