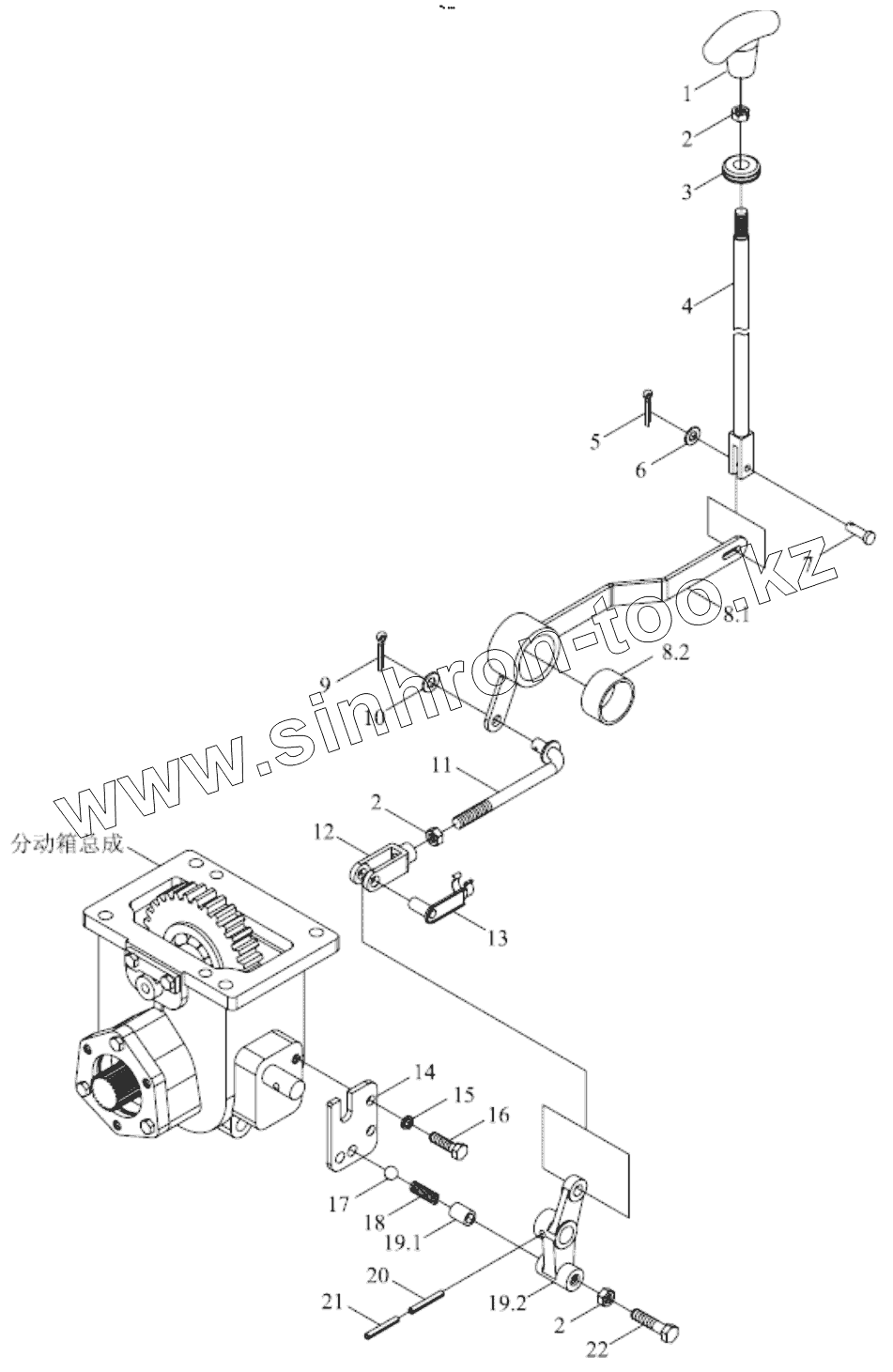

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE254.423A TRANSFER CASE CONTROL ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
14
15
16
17
18
19.1
19.2
2
2
2
20
21
22
3
3
4
5
6
7
8.1
8.2
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 FT65.38.051 pull and pressure handle
10 GBT97.1-10-A0P Washer
11 TE254.423A.4 MIDDLE PULL ROD WELDMENT
12 FT800A.43B.116 RIGHT REVOLVING PULL ROD FORK
13 FT800A.43B.011 LOCATING PIN RIVET UNIT
14 TE254.423A-05 LOCATING PLATE
15 GBT93-8-A0P Washer
16 GBT5783-M8X20-A2L Bolt
17 GBT308-8-G100-B Ball
18 FT304.42.124 Positioning spring
19 TE254.423A.1 ROCKER UNIT
19.1 FT304.42.135 SLEEVE
19.2 TE254.423A.1-01 ROCKER
2 GBT6170-M10-A3L Nut
20 GBT879.1-3.5X24 PIN
21 GBT879.1-6X24 PIN
22 GBT5783-M10X25-A3L Bolt
3 TE254.423A-01 THROUGH HARNESS WASHER
3 TE254.423A-01 THROUGH HARNESS WASHER
4 TE254.423A.3 CONTROL ROD WELDMENT
5 GBT91-2.0X20-A0P PIN
6 GBT97.1-6-A0P Plain washer
7 GBT882-B6X22 Pin shaft
8 TE254.423A.2 MIDDLE ROCKER UNIT
8.1 TE254.423A.2.1 MIDDLE ROCKER WELDMENT
8.2 TE254.423A.2-02 MIDDLE ROCKER BUSH
9 GBT91-3.2X20-A0P PIN
9 GBT91-3.2X20-A0P PIN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
