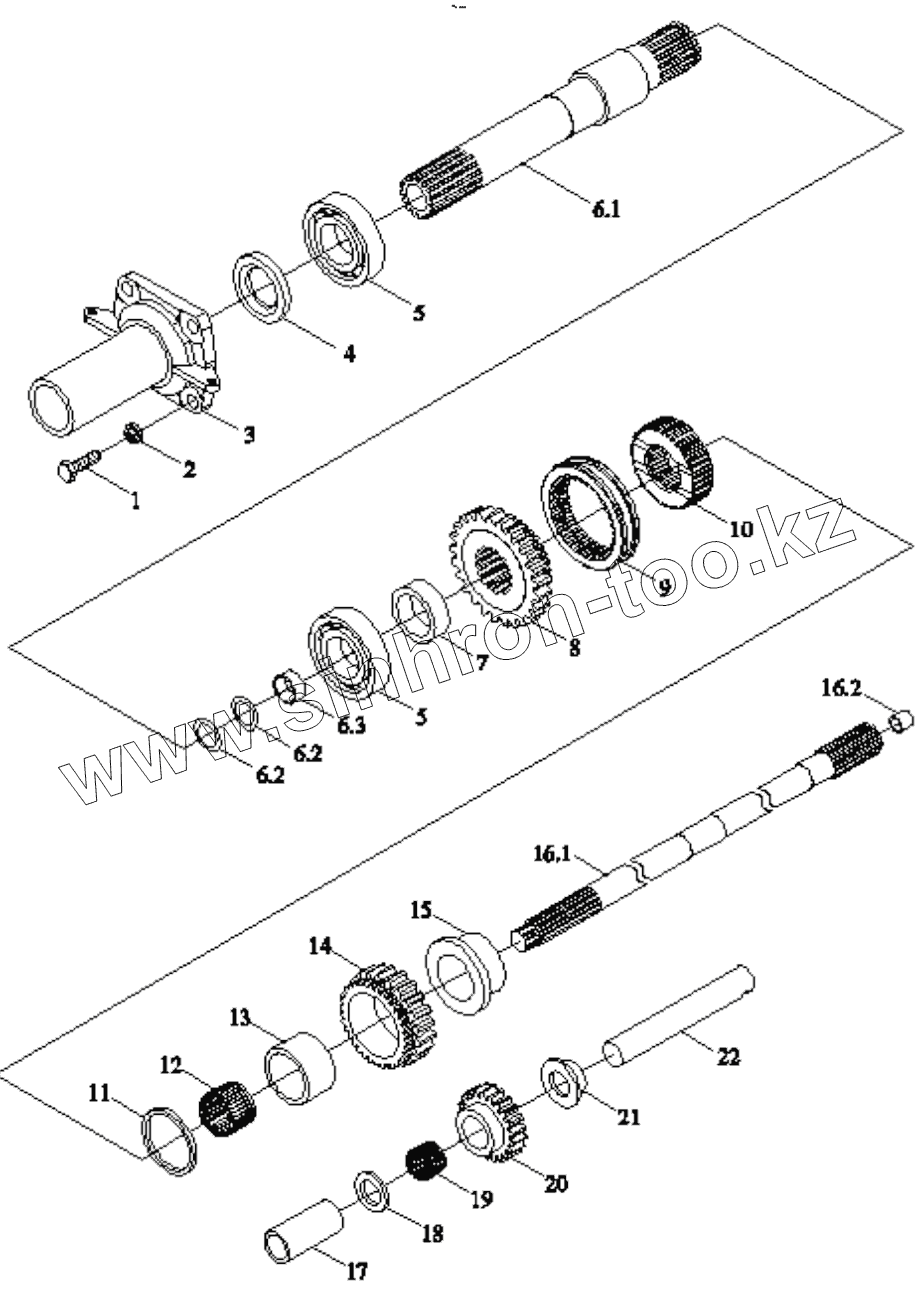

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE254.361F-2 SHUTTLE SHIFT ASSEMBLY
1
10
11
12
13
14
15
16.1
16.2
17
18
19
2
20
20
21
22
3
4
4
5
5
6.1
6.2
6.2
6.3
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M10X25-A3L | Bolt | |
| 10 | TE250.361D-10 | MESH GEAR SEAT | |
| 11 | TE250.361D-13 | NEEDLE SPACER BUSH | |
| 12 | Q/LWZB120-K42X48X21 | NEEDLE BEARINGS | |
| 13 | TE250.361F-32 | DRIVEN GEAR BUSH | |
| 14 | TE250.361D-09 | SHUTTLE SHIFT DRIVEN GEAR | |
| 15 | TE250.361F-28 | DRIVEN GEAR SPACER | |
| 16 | TE250.361F.3 | PTO CLUTCH SHAFT ASSEMBLY | |
| 16.1 | TE250.361F.3-01 | PTO CLUTCH SHAFT | |
| 16.2 | FT250.36B.128 | shaft sleeve | |
| 17 | TE250.361F-31 | IDLER SPACER II | |
| 18 | TE250.361D-01 | WASHER | |
| 19 | Q/LWZB120-K20X26X24 | NEEDLE BEARINGS | |
| 2 | GBT93-10-A0P | Washer | |
| 20 | TE250.361F-10 | SHUTTLE SHIFT IDLE WHEEL | |
| 20 | TE250.361F-10 | SHUTTLE SHIFT IDLE WHEEL | |
| 21 | TE250.361F-30 | IDLER SHAFT SPACER BUSH | |
| 22 | TE250.361F-14 | SHUTTLE SHIFT IDLE SHAFT | |
| 3 | TE250.361F-01 | RELEASE BEARING SEAT SUPPORT | |
| 4 | GBT9877.1-FB35X55X8D | O RING | |
| 4 | GBT9877.1-FB35X55X8D | O RING | |
| 5 | GBT276-6207 | BEARING | |
| 6 | TE250.361F.2 | SHUTTLE SHIFT DRIVING SHAFT ASSEMBLY | |
| 6.1 | TE250.361F.2-01 | SHUTTLE SHIFT DRIVING SHAFT | |
| 6.2 | GBT3452.1-20X2.65G | O-SEAL RING | |
| 6.3 | TE250.361F.2-02 | SLEEVE | |
| 7 | TE250.361F-29 | DRIVING GEAR SPACER BUSH | |
| 8 | TE250.361D-05 | SHUTTLE SHIFT DRIVING GEAR | |
| 9 | TE250.361D-24 | SHIFT COLLAR | |
| 9 | TE250.361D-24 | SHIFT COLLAR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
