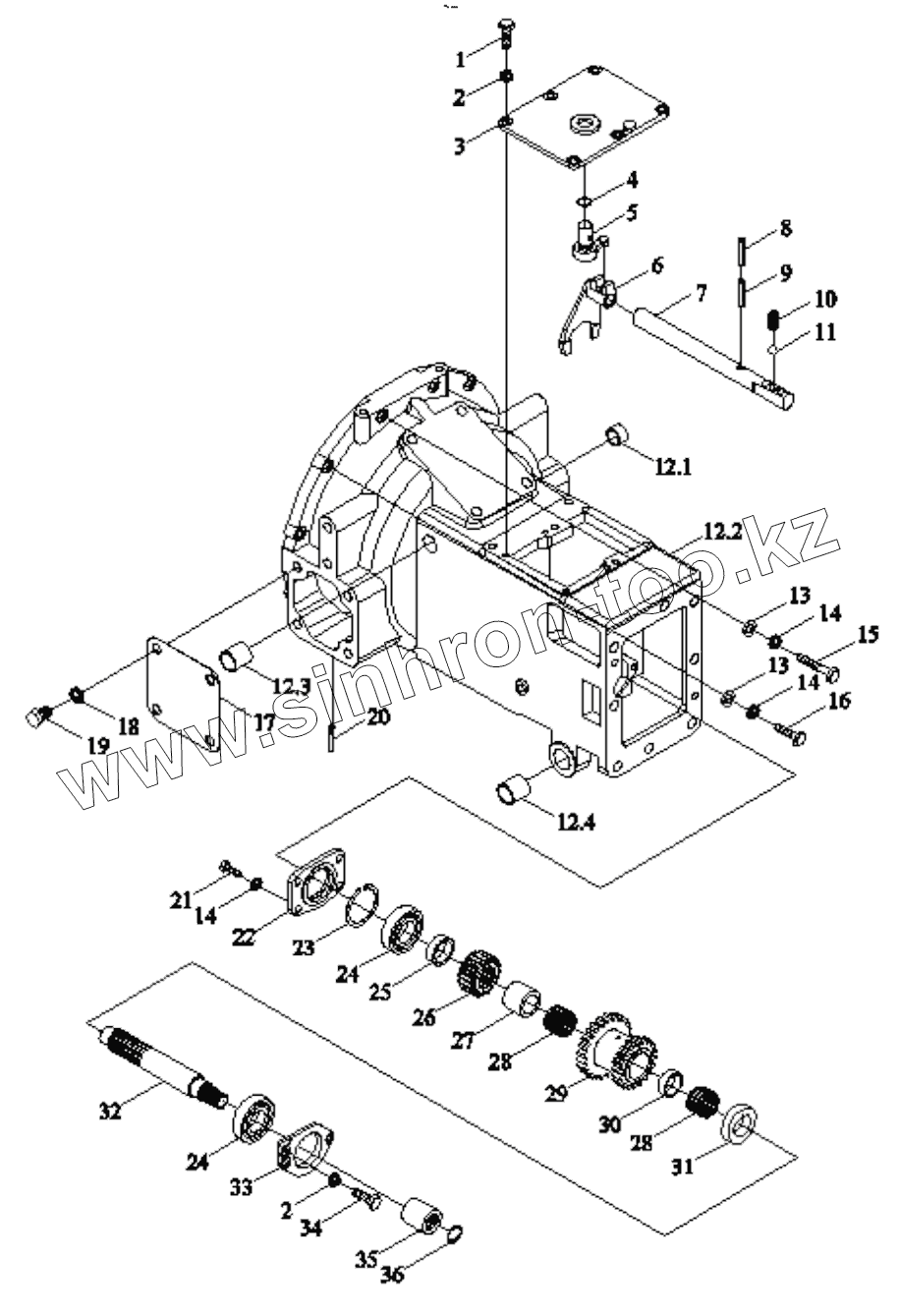

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE254.361F-1 SHUTTLE SHIFT ASSEMBLY
1
10
10
11
12.1
12.2
12.3
12.4
13
13
14
14
14
15
16
17
18
18
19
2
2
20
21
22
23
24
24
25
26
26
27
28
28
29
3
30
31
32
33
34
35
36
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M8X25-A2L | Bolt | |
| 10 | FT250.37.148 | locking spring, gearshift fork | |
| 10 | FT250.37.148 | locking spring, gearshift fork | |
| 11 | GBT308-8.731-G200-b | BALL | |
| 12 | TE250.361F.1 | CLUTCH HOUSING UNIT | |
| 12 | TE250.361F.1 | CLUTCH HOUSING UNIT | |
| 12.1 | FT250.36.102 | short sleeve of rocker shaft | |
| 12.2 | TE250.361F.1-01a | CLUTCH HOUSING | |
| 12.3 | FT250.36.103 | long sleeve of rocker shaft | |
| 12.4 | FT250.36.104 | sleeve of pedal axle | |
| 13 | GBT97.1-10-A0P | Washer | |
| 14 | GBT93-10-A0P | Washer | |
| 15 | GBT5782-M10X55-A3L | BOLT | |
| 16 | GBT5783-M10X35-A3L | BOLT | |
| 17 | FT250.36.110 | side cover of checking hole | |
| 18 | GBT93-14-A0P | Spring washer | |
| 18 | GBT93-14-A0P | Spring washer | |
| 19 | TE250.361F-17 | BOLT | |
| 2 | GBT93-8-A0P | Washer | |
| 20 | GBT91-4X20-A0P | PIN | |
| 21 | GBT5783-M10X25-A3L | Bolt | |
| 22 | TE250.361F-04 | BEARING PRESSURE COVER | |
| 23 | TE250.361F-21 | ADJUSTING WASHER | |
| 24 | GBT276-6305 | BEARING | |
| 25 | TE250.361F-05 | SPACER BUSH | |
| 26 | TE300.361-01 | FRONT DRIVING GEAR | |
| 26 | TE300.361-01 | FRONT DRIVING GEAR | |
| 27 | TE250.361F-25 | SPACER BUSH I | |
| 28 | JBT7918 | BEARING | |
| 29 | TE250.361F-09 | SHUTTLE SHIFT DRIVEN DUAL GEAR | |
| 3 | TE250.361D-02a | SHUTTLE SHIFT UPPER COVER | |
| 30 | FT250.37.139 | short sleeve | |
| 31 | TE250.361F-26 | SPACER BUSH II | |
| 32 | TE250.361F-12 | SHUTTLE SHIFT MIDDLE SHAFT | |
| 33 | TE250.361F-22 | BEARING PRESSURE COVER | |
| 34 | GBT5783-M8X20-A2L | Bolt | |
| 35 | TE250.361F-13 | SPLINE BUSH | |
| 36 | GBT893.1-18 | SNAP RING | |
| 4 | GBT3452.1-13.2X2.65G | O-SEAL RING | |
| 5 | TE250.361F-23 | SHUTTLE SHIFT ROCKER ARM | |
| 6 | TE250.361F-27 | SHUTTLE SHIFT FORK | |
| 7 | TE250.361D-19 | SHUTTLE SHIFT FORK SHAFT | |
| 8 | GBT879.1-4X24 | PIN | |
| 9 | GBT879.1-6X24 | PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
