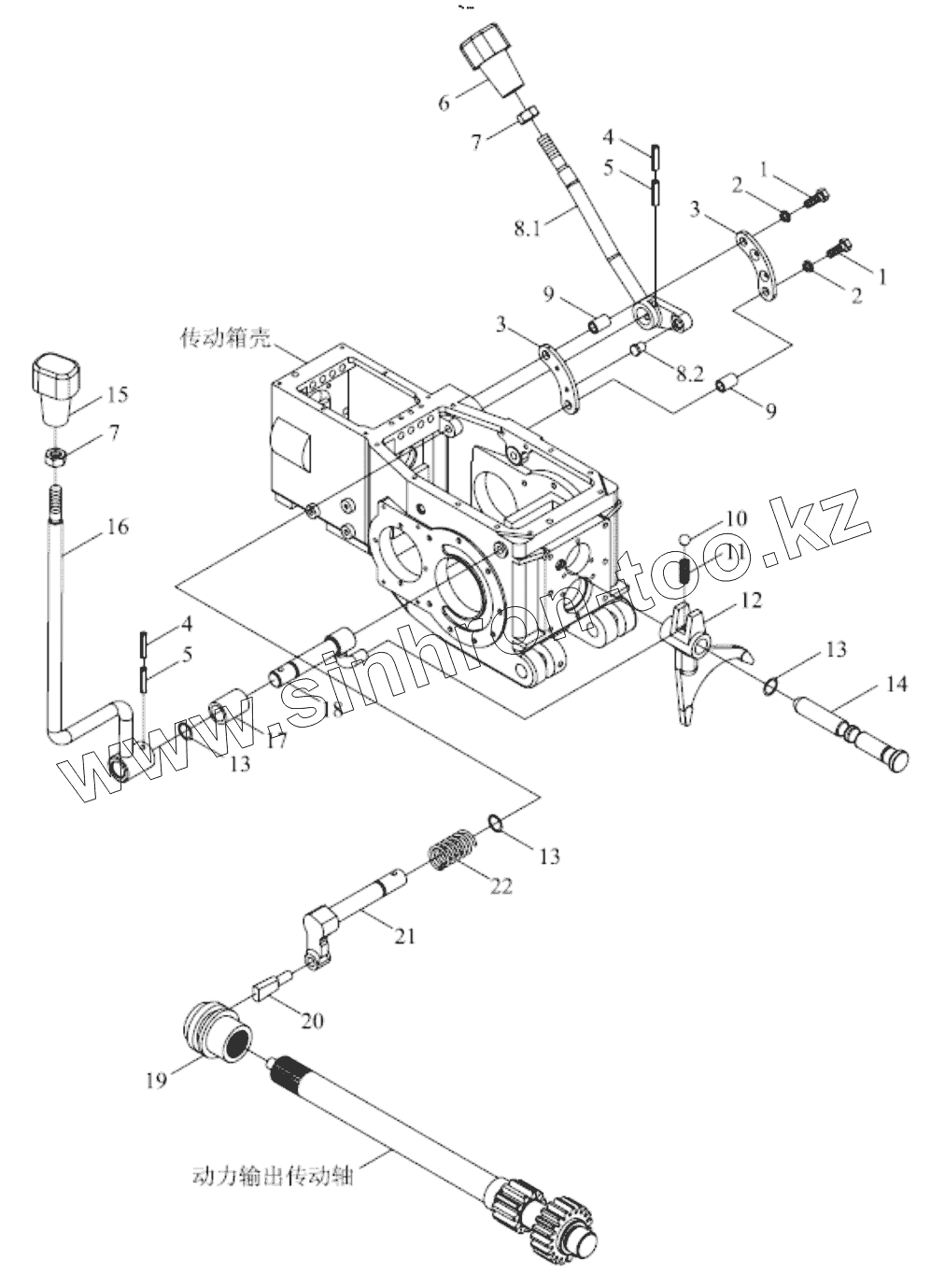

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE250.413B PTO CONTROL MECHANISM ASSEMBLY
1
1
10
11
11
12
12
13
13
13
14
15
16
17
18
19
2
2
20
21
22
22
3
3
4
4
5
5
6
7
7
8.1
8.1
8.2
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5781-M8X35-A2L | BOLT | |
| 10 | GBT308-8.731-G200-b | BALL | |
| 11 | FT250.37.148 | locking spring, gearshift fork | |
| 11 | FT250.37.148 | locking spring, gearshift fork | |
| 12 | TE250.413B-02 | PTO GEARSHIFT FORK | |
| 12 | TE250.413B-02 | PTO GEARSHIFT FORK | |
| 13 | GBT3452.1-11.8X1.80G | O-SEAL RING | |
| 14 | TE250.413B-01 | PTO GEARSHIFT FORK SHAFT | |
| 15 | FT250.41.016 | PTO GEARSHIFT HANDLE | |
| 16 | FT250.41.014 | shifting control level weldment,PTO | |
| 17 | TE300.413-04 | SPACER BUSH | |
| 18 | FT250.41.013 | shifting fork level assembly,PTO | |
| 19 | FT250.41.101 | hub splines | |
| 2 | GBT93-8-A0P | Washer | |
| 20 | FT250.41.109 | fork head, PTO | |
| 21 | FT250.41.110 | gear fork shaft,PTO | |
| 22 | FT250.41.114 | spring of throw-out lever | |
| 22 | FT250.41.114 | spring of throw-out lever | |
| 3 | FT250.41.112 | positioning plate of throw-out lever | |
| 4 | GBT879.1-3X24 | Pin | |
| 5 | GBT879.1-5X24 | Pin | |
| 6 | FT250.41.011 | control handle of power output | |
| 7 | GBT6170-M10-A3L | Nut | |
| 8 | FT250.41.012 | RELEASE ROD AND PIN ASSEMBLY | |
| 8.1 | FT250.41.017 | throw-out lever assembly | |
| 8.1 | FT250.41.017 | throw-out lever assembly | |
| 8.2 | FT250.41.128 | positioning pin | |
| 9 | FT250.41.111 | sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
