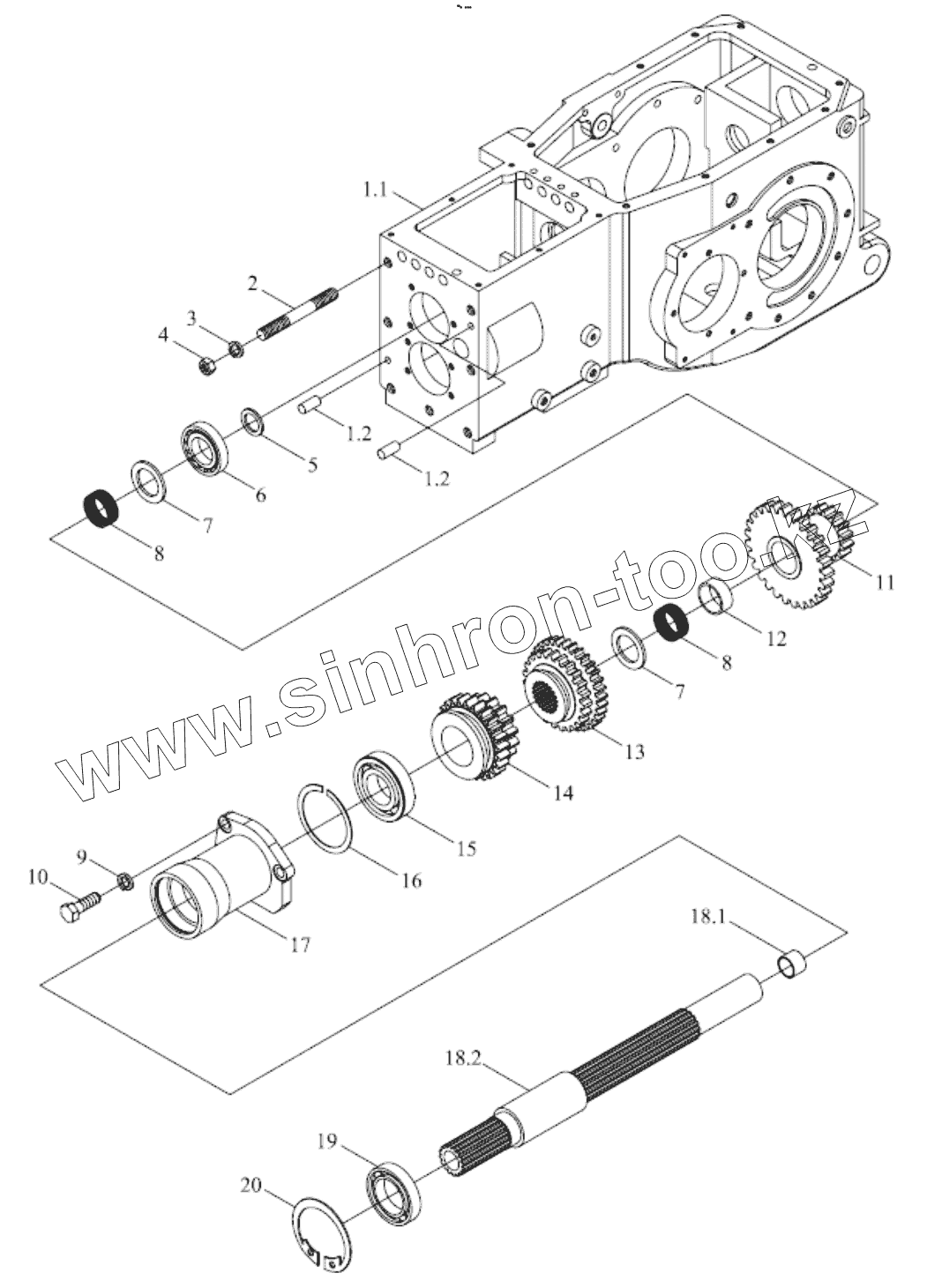

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE250.371B-1 TRANSMISSION ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1.1
1.1
1.1
1.1
10
11
12
13
14
15
16
17
18.1
18.2
19
2
20
3
3
4
5
6
7
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 FT250.37.011 TRANSMISSION CASE SHELL ASSEMBLY
1 FT250.37.011 TRANSMISSION CASE SHELL ASSEMBLY
1 FT250.37.011a TRANSMISSION CASE SHELL ASSEMBLY
1.1 FT250.37.101a TRANSMISSION CASE SHELL
1.1 FT250.37.101 gearbox case
10 GBT5783-M10X25-A3L Bolt
11 FT250.37.146 fixed gear of high-low gear
12 FT250.37.139 short sleeve
13 TE250.371B-05 III-IV SLIDING GEAR
14 FT250.37.130 sliding gear for- gear
15 GBT276-6207N BEARING
16 GBT305-7278.6 THRUST RING
17 TE250.371B-04 1ST SHAFT FRONT BEARING COVER
18 TE250.371B.1 ONE SHAFT ASSEMBLY
18.1 FT250.37A.137 bearing sleeve
18.2 TE250.371B.1-01 FIRST SHAFT
19 GBT276-6007 Bearing
2 GBT898-AM14-M14X1.5X35-A3L 8.8-A3L STUD
20 GBT893.1-62 Circlip for hole
3 GBT93-14-A0P Spring washer
3 GBT93-14-A0P Spring washer
4 GBT6171-M14X1.5-A3L NUT
5 FT250.37A.272 thrust ring72/78.6
6 GBT283-NJ206E BEARING
7 FT250.37A.147 auxiliary shifting sleeve of first shaft
8 JBT7918-K30X35X27 NEEDLE AND CARRIER UNIT
9 GBT93-10-A0P Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
