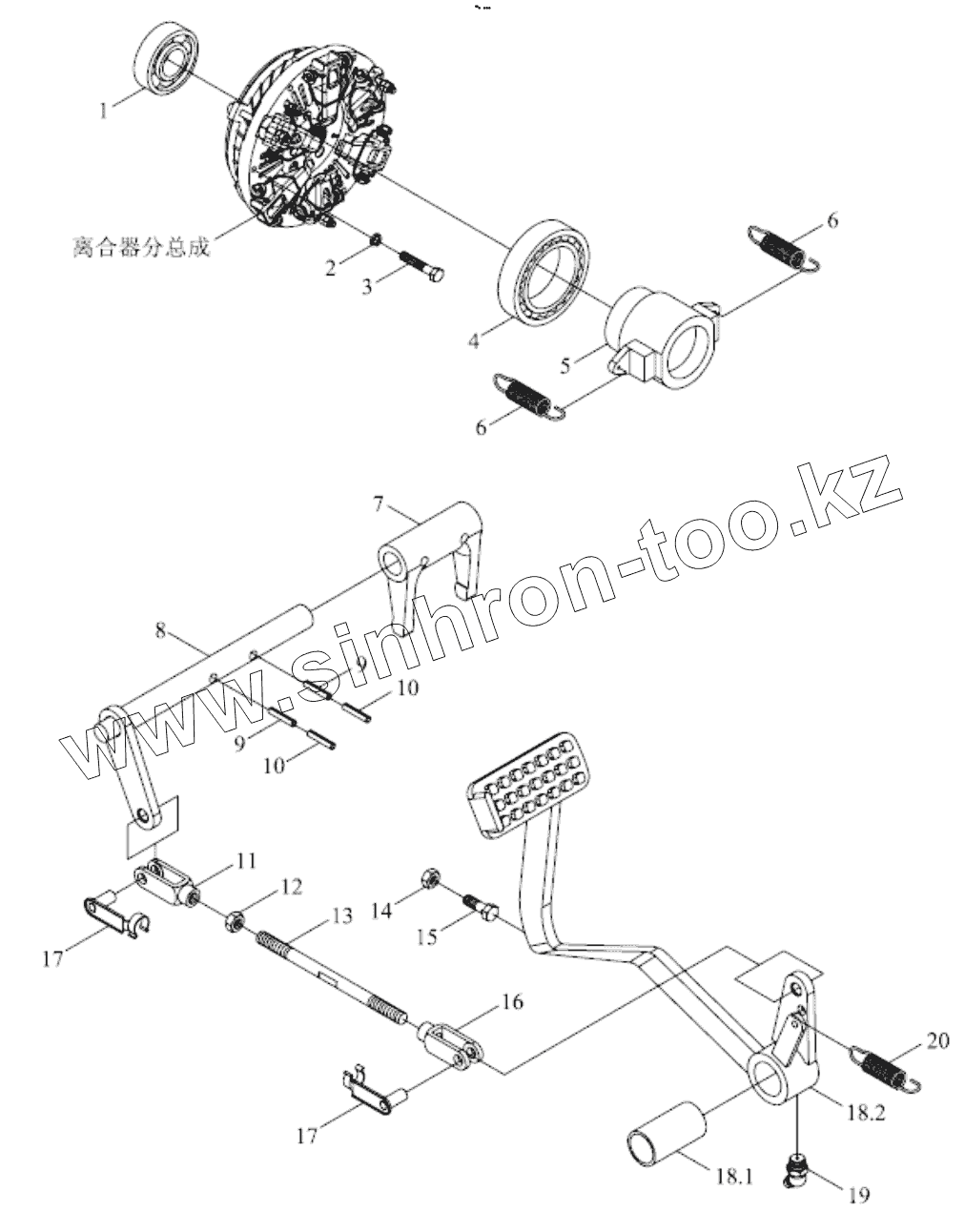

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). TE250.212B CLUTCH CONTROL ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
12
13
14
15
16
17
17
18.1
18.1
18.2
19
2
20
3
4
5
6
6
7
7
7
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 GBT276-6203-2Z BEARING
10 GBT879.2-5X32 PIN
11 FT800A.43B.116 RIGHT REVOLVING PULL ROD FORK
12 GBT6170-M10-A3L Nut
13 TE250.212-01 PULL ROD
14 GBT6172.1-M12-A3L NUT
15 GBT5783-M12X30-A3L BOLT
16 FT800A.43B.119 Left revolving pull rod fork
17 FT800A.43B.011 LOCATING PIN RIVET UNIT
18 TE250.212B.1 CLUTCH PEDAL ASSEMBLY
18.1 TE250.212.1-01 CLUTCH PEDAL SHAFT BUSH
18.1 TH350.212.1-01 CLUTCH PEDAL SHAFT BUSH
18.2 TE250.212B.1.1 CLUTCH PEDAL WELDMENT
19 JBT7940.2-45°M10X1 OIL CUP
2 GBT93-8-A0P Washer
20 TE250.212-03 CLUTCH PEDAL SPRING
3 GBT5783-M8X60-8.8-A2L BOLT
4 TE250.212B-01 BEARING
5 FT200.21B.103 release bearing seat
6 FT200.21.106 return spring of release bearing seat
7 FT200.21.105a CLUTCH FORK
7 FT200.21.105 clutch gear fork
7 FT200.21.107 CLUTCH FORK
8 FT200.21.013a CLUTCH RELEASE ROCKER UNIT
9 GBT879.1-8X32 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
