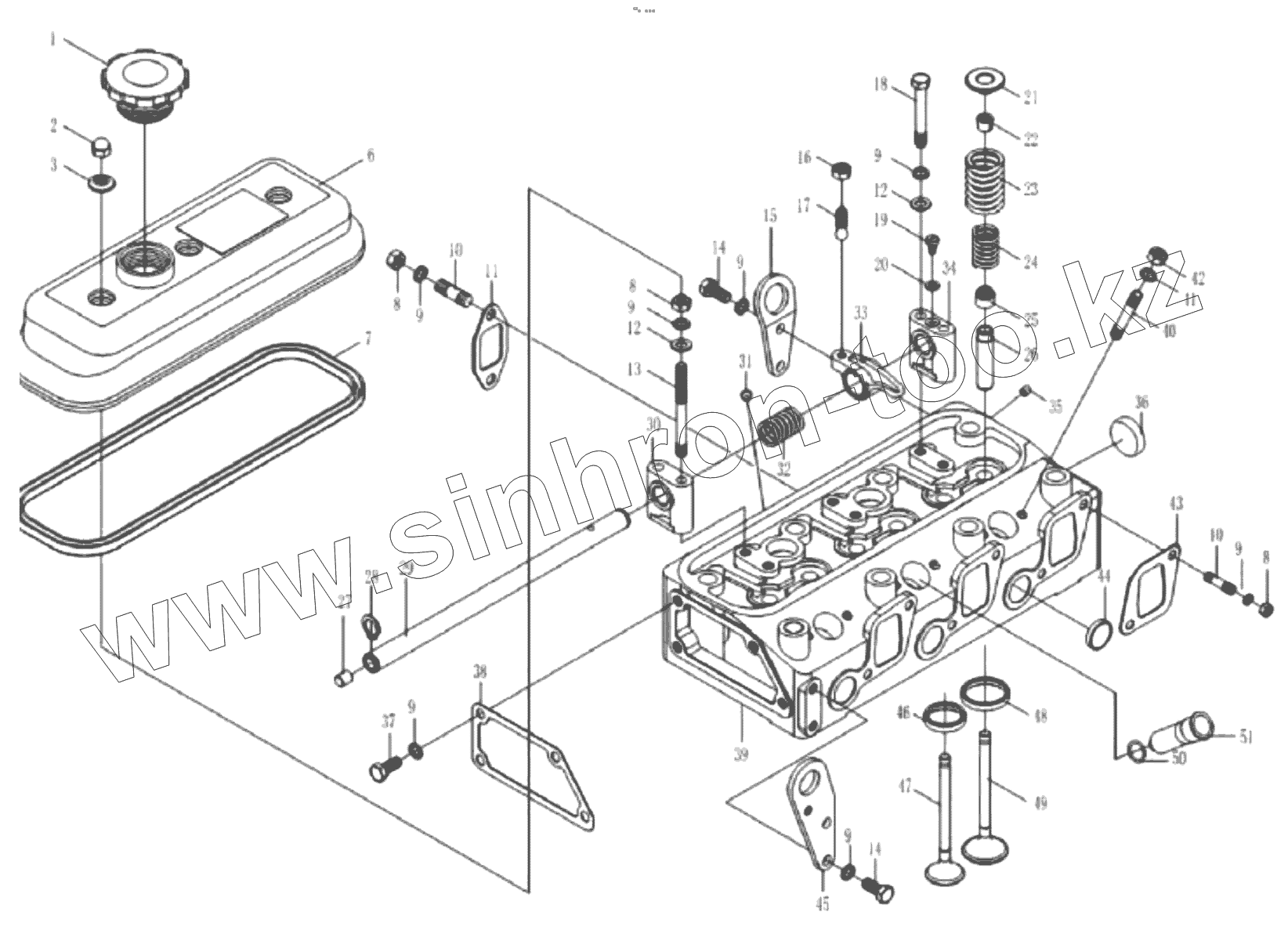

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). KM385BT-1F-7 CYLINDER HEAD ASSY
1
3
6
7
8
8
8
9
9
9
9
9
9
9
11
13
14
15
16
17
18
19
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
44
45
46
46
47
48
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L375-03005 | COVER | |
| 3 | L375-03302-5 | ANTILEAK WASHER | |
| 6 | LL380B-03301 | CYLINDER HEAD COVER | |
| 7 | LL380B-03002 | CYLINDER COVER GASKET | |
| 8 | GB6170-86 | Гайка | |
| 9 | GB93-87 | Пружинная шайба | |
| 11 | KM485QB-03006 | EXHAUST PIPE GASKET | |
| 13 | L375-03001 | ROCKER SEAT FIXING BOLT | |
| 14 | GB5783-86 | Болт | |
| 15 | L375-03012 | REAR HANGING RING | |
| 16 | GB6171-86 | Гайка-полуось | |
| 17 | LL480B-03201 | VALVE CLEARANCE ADJUSTING SCREW | |
| 18 | GB5782-86 | BOLT M8 30 | |
| 19 | L375-03206 | ROCKER SHAFT LOCATING SCREW | |
| 21 | LL480B-03009 | VALVE SPRING UPPER SEAT | |
| 22 | LL480B-03008 | LOCK | |
| 23 | L375-03015 | OUTER VALVE SPING | |
| 24 | L375-03007 | INNER VALVE SPRING | |
| 25 | LL480B-03019 | VALVE OIL SEAL | |
| 26 | KM485QB-03102 | VALVE STEM GUIDE | |
| 27 | L375-01115 | PLUG PIECE | |
| 29 | L375-03205 | ROCKER SHAFT | |
| 30 | L375-03202 | ROCKER SHAFT SUPPORT SEAT | |
| 31 | L375-03107 | BOWL SHIM | |
| 32 | L375-03204 | SPRING | |
| 33 | LL480B-03210 | VALVE ROCKER UNIT | |
| 34 | L375-03207 | ROCKER SHAFT REAR SEAT | |
| 35 | D495QB-03110 | OIL WAY PLUG | |
| 36 | D495QB-01024 | PLUG PIECE | |
| 37 | GB5783-86 | Болт | |
| 38 | L375-03010 | THERMOSTAT HOUSING GASKET | |
| 39 | KM385QB-03101 | CYLINDER COVER | |
| 40 | LL480B-03114 | OIL INJECTOR FIXING BOLT | |
| 41 | GB93-87 | Пружинная шайба | |
| 43 | LL480B-03013 | AIR INLET PIPE GASKET | |
| 44 | L375-03106 | BOWL SHIM | |
| 45 | L375-03011-1 | FRONT HOISTING RING WELDMENT | |
| 46 | LL480B-03104 | INSERT-VALVE SEAT | |
| 46 | LL480B-03104 | INSERT-VALVE SEAT | |
| 47 | LL480B-03015 | EXHAUST VALVE | |
| 48 | LL480B-03103 | AIR INLET VALVE SEAT | |
| 49 | LL480B-03014 | AIR INLET VALVE | |
| 50 | LL480B-03113 | O-RING | |
| 50 | LL480B-03113 | O-RING | |
| 51 | LL480B-03111 | OIL INJECTOR BUSH |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
