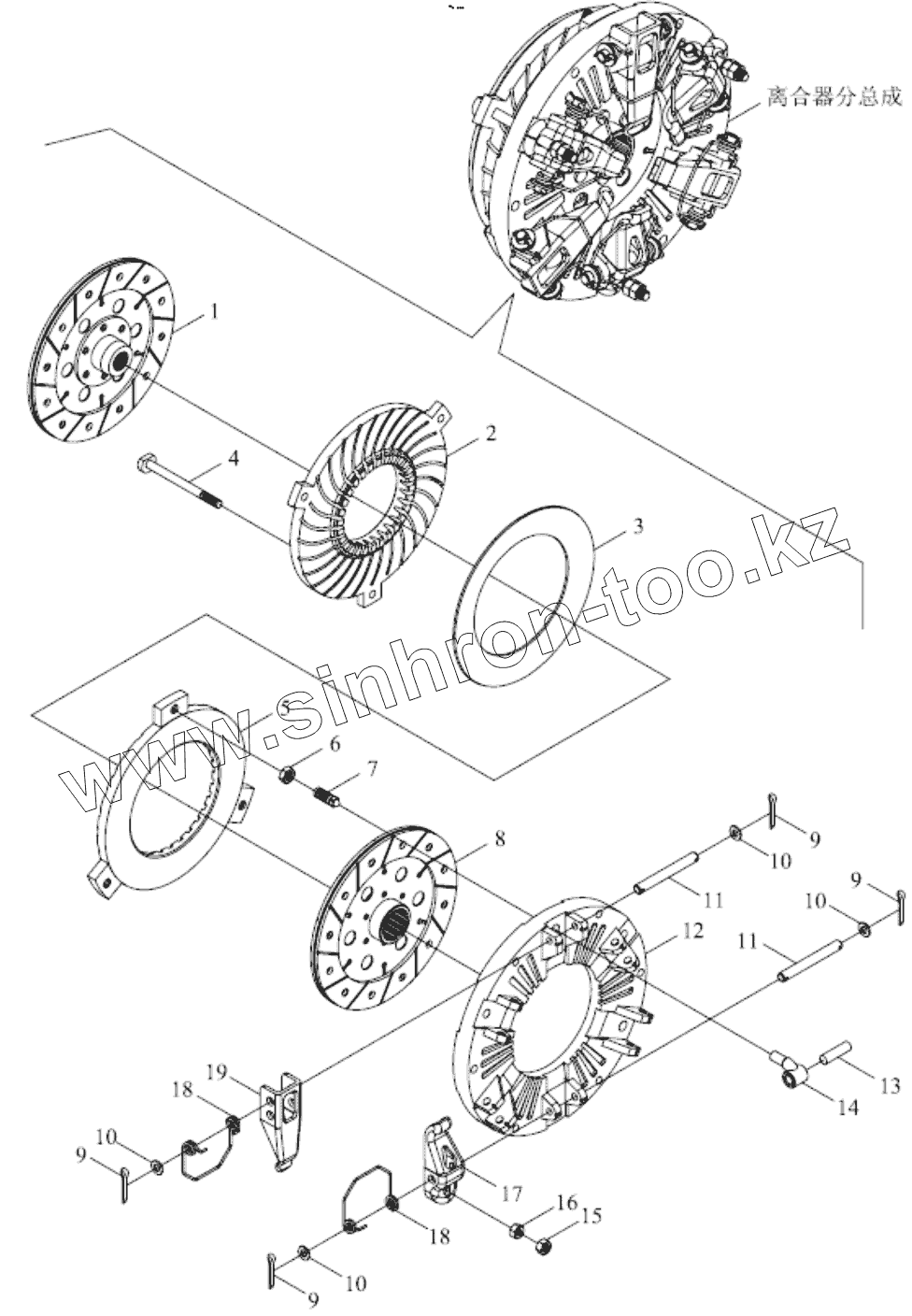

Каталог запасных частей к технике: Foton TL254 (TL1A254-001K). FT250.21B.011 CLUTCH SUBASSEMBLY
1
1
2
3
3
4
5
5
5
6
6
7
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
18
18
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | FT200.21B.014 | AUXILIARY CLUTCH DRIVEN PLATE ASSEMBLY | |
| 1 | FT250.21B.014 | AUXILIARY FRICTION PIECE ASSEMBLY | |
| 2 | FT250.21B.112 | pressure plate,auxiliary clutch | |
| 3 | FT250.21B.105 | disk spring | |
| 3 | FT250.21B.105 | disk spring | |
| 4 | FT400.21B.104 | Drawbar,auxiliary clutch | |
| 5 | FT200.21B.113 | pressure plate, main clutch | |
| 5 | FT250.21B.113 | MAIN CLUTCH PRESSURE PLATE | |
| 5 | FT250.21B.126 | PRESSURE PLATE | |
| 6 | GBT6173-M10X1-Zn.D | NUT | |
| 6 | GBT6173-M10X1-Zn.D | NUT | |
| 7 | FT200.21B.110 | adjusting screw,main clutch | |
| 8 | FT250.21B.017 | MAIN CLUTCH DRIVEN PLATE ASSEMBLY | |
| 8 | FT200.21B.015/017 | CLUTCH MASTER-SLAVE DISC | |
| 9 | GBT91-3.2X20-A0P | PIN | |
| 9 | GBT91-3.2X20-A0P | PIN | |
| 10 | GBT848-10-Zn.D | WASHER | |
| 11 | FT300.21B.111 | Throgh pin | |
| 12 | FT250.21B.115 | CLUTCH COVER | |
| 12 | FT200.21B.115 | clutch cover | |
| 13 | FT300.21B.109 | Clevis pin with head | |
| 14 | FT250.21B.114 | TOP ROD | |
| 14 | FT200.21B.114 | release lever, main clutch | |
| 15 | GBT6171-M8X1-Zn.D | NUT | |
| 16 | FT300.21B.105 | Ball nut | |
| 16 | FT300.21B.105 | Ball nut | |
| 17 | FT200.21B.118 | release lever, auxiliary clutch | |
| 17 | FT250.21B.118 | AUXILIARY CLUTCH RELEASE LEVER | |
| 18 | FT250.21B.121 | RELEASE ROD SPRING | |
| 18 | FT200.21B.116 | spring of release lever, main clutch | |
| 19 | FT200.21B.117 | release lever, main clutch | |
| 19 | FT250.21B.117 | MAIN CLUTCH RELEASE LEVER | |
| 19 | FT200.21B.117 | release lever, main clutch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
