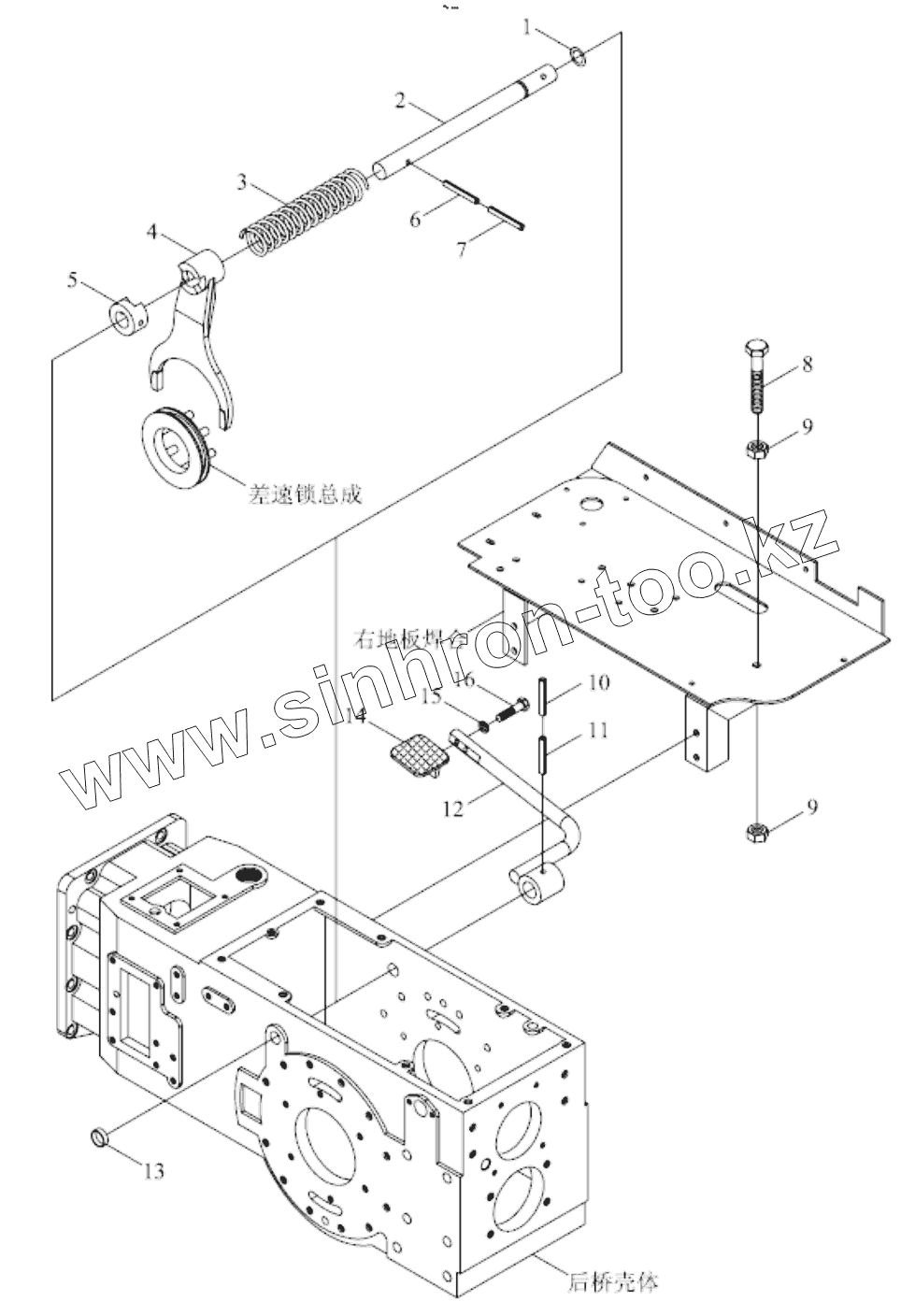

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB554.383A DIFFERENTIAL LOCK CONTROL MECHANISM ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
TB554.383A.3	TB554.383A.3		Differential lock down pedal weldment
1	GBT3452.1-15.0X2.65G		O-seal ring
2	FT300.38.158a		Fork shaft of differential lock
3	FT300.38.160		Return spring fo differential lock
4	FT300.38.159a		Fork of differential
5	FT300.38.190		Shifting briquet of differential lock
6	GBT879.1-6X40		Spring column pin
7	GBT879.2-3.5X40		Pin
8	GBT5781-M8X45-A2L		Bolt
9	GBT6170-M8-A2L		Type 1 hexagon nut
10	GBT879.1-6X35		Pin
11	GBT879.2-3.5X35		Pin
12	TB554.383A.2		Differential lock pedal lever weldment
13	Q72220		Plug piece
14	TB554.383A.1		Differential lock pedal weldment
14	TB554.383A.4		Differential lock pedal lever weldment
15	GBT93-6-A0P		Spring washer
16	GBT5783-M6X25-8.8-A2L		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
