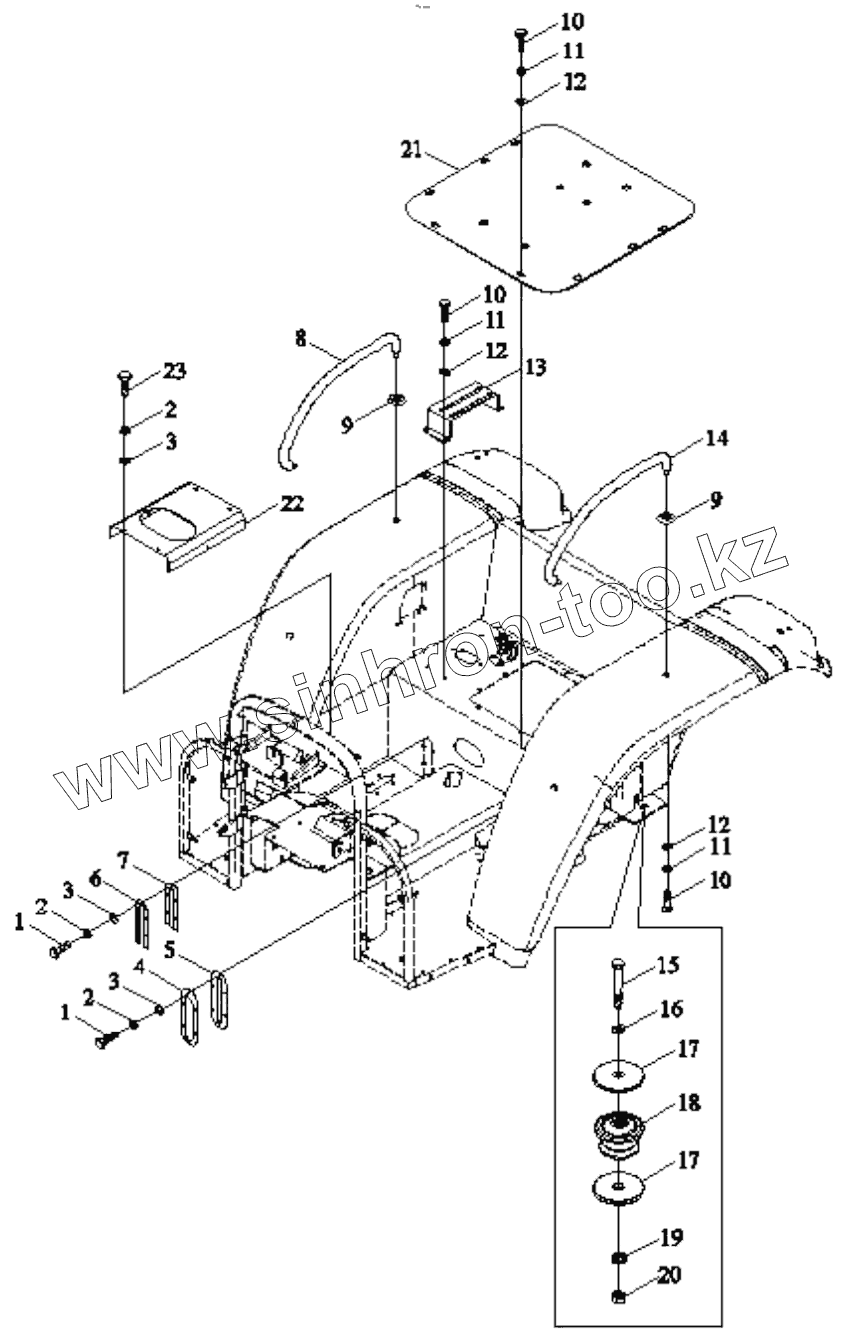

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB550.452U FLOOR ASSEMBLY-3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
5
6
7
8
9
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 GBT5783-M5X16-8.8-A2L Bolt
2 GBT93-5-A0P Normal type single coil spring lock washer
3 GBT97.1-5-A0P Plain washer
4 TB550.452H-18 Seal sleeve pressure plate 2
5 TB550.452H-17 Seal sleeve 2
6 TB550.452H-14 Seal sleeve pressure plate 1
7 TB550.452H-15 Seal sleeve
8 FT300.47.036 Right andrail
9 FT300.47.362 Armrest washer unit
10 GBT5783-M8X20-8.8-A2L Hex bolt
11 GBT93-8-A0P Washer
12 GBT97.1-8-A0P Washer
13 TB550.452H-08 Bending board
14 FT300.47.035 Left handrail
15 GBT5783-M16X90-8.8-A2L Bolt
16 GBT97.1-16-A0P Washer
17 TB400.457B-02 Retainer ring
18 TB400.457B-01 Absorber
19 GBT93-16-A0P Spring washer
20 GBT6170-M16-8-A3L Type 1 hexagon nut
21 TB550.452H.5-01 Seat fixing plate weldment
22 TB550.452H-20 Cover plate
23 GBT5783-M5X12-8.8-A2L Hex bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
