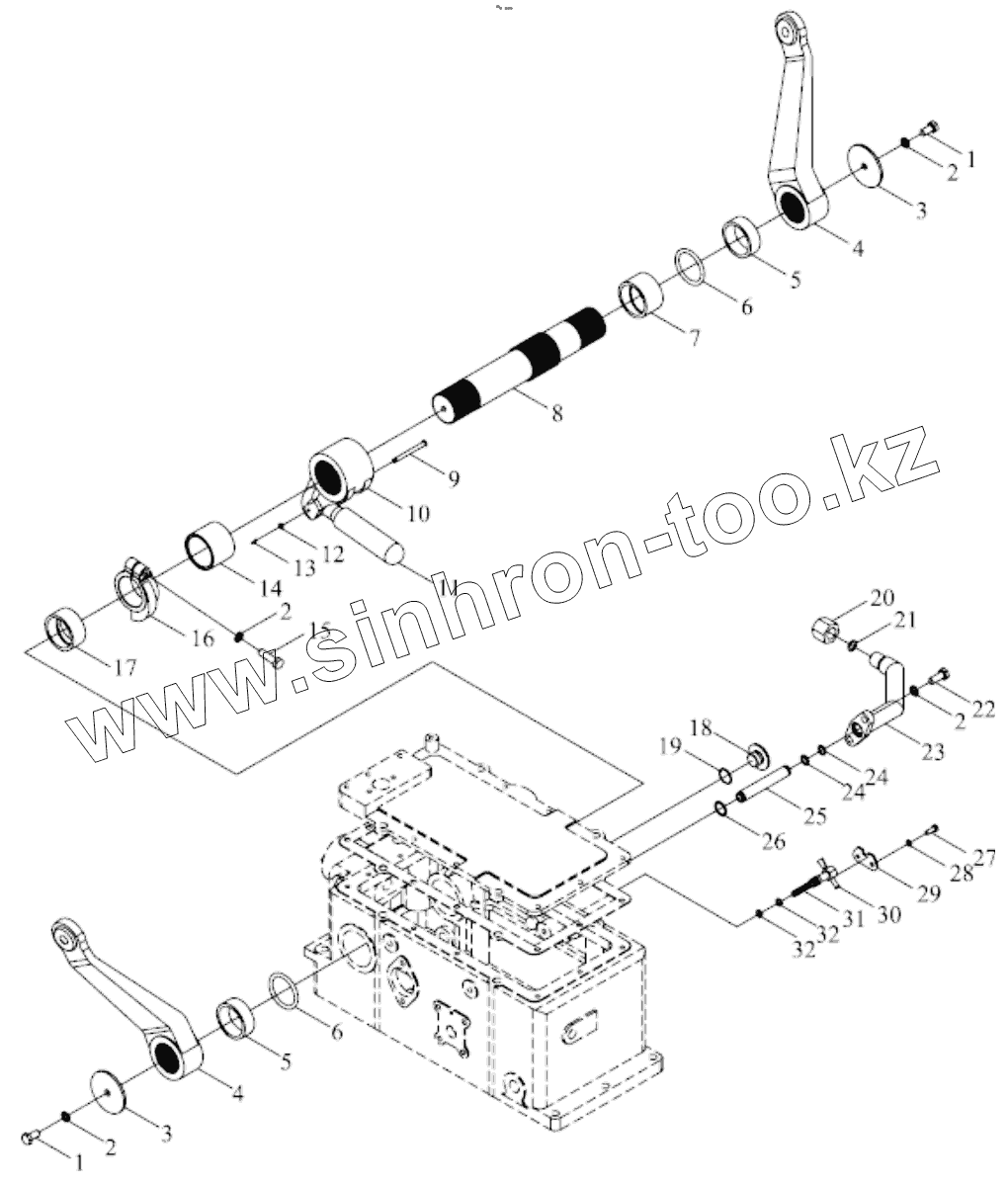

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB504.551A-7 LIFT ASSEMBLY-7
1
1
1
1
1
1
10
11
12
13
14
15
16
17
18
19
2
2
2
2
20
21
22
23
24
24
25
26
27
28
29
3
3
30
31
32
32
4
4
5
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1.2 | TB504.551A.1a | Lifter assembly | |
| 1 | GBT5781-M10X20 | Bolt | |
| 1 | GBT5781-M10X20 | ||
| 10 | FT500B.55.113E | Inner lifting arm | |
| 11 | FT500B.55.114D | Piston top rod | |
| 12 | GBT97.1-5 | Washer | |
| 13 | GBT91-2X12 | Pin | |
| 14 | KM550.55.105-1 | Shaft sleeve | |
| 15 | GBT5783-M10X35 | Bolt | |
| 16 | KM550.55.109 | Cam | |
| 17 | FT500B.55.104B | Shaft sleeve | |
| 18 | FT500B.55.197 | Plug | |
| 19 | GBT3452.1-22.4X1.8 | O-ring | |
| 2 | GBT93-10 | Normal type single coil spring lock washer | |
| 20 | FT300.55B.121a | Oil conveying pipe nut | |
| 21 | GBT3452.1-12.5X2.65 | O ring | |
| 22 | GBT5783-M10X25 | Bolt | |
| 23 | FT300.55B.120a | Hydraulic outlet pipe joint | |
| 24 | GBT1235-16X2.4 | O-ring | |
| 25 | FT500B.55.105 | Oil outlet pipe | |
| 26 | GBT1235-24X2.4 | O-ring | |
| 27 | GBT5781-M6X16 | Hexagon head bolts full thread class c | |
| 28 | GBT93-6 | Normal type single coil spring lock washer | |
| 29 | YT300A.55.122 | Intercepting valve limit plate | |
| 3 | FT500B.55.127 | Lifting arm pressure plate | |
| 30 | BY350.55.163 | Adjusting valve solenoid handle | |
| 31 | FT500B.55.126 | Intercepting valve adjusting rod | |
| 32 | GBT1235-13X1.9 | O-ring | |
| 4 | FT500A.55B.016 | Lifting arm assembly | |
| 5 | FT500B.55.115A | Lifting shaft sleeve b | |
| 6 | GBT1235-60X5.7 | O-ring | |
| 7 | FT500B.55.122A | Shaft sleeve | |
| 8 | FT500A.55.110 | Lifting shaft | |
| 9 | GBT882-B5X65 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
