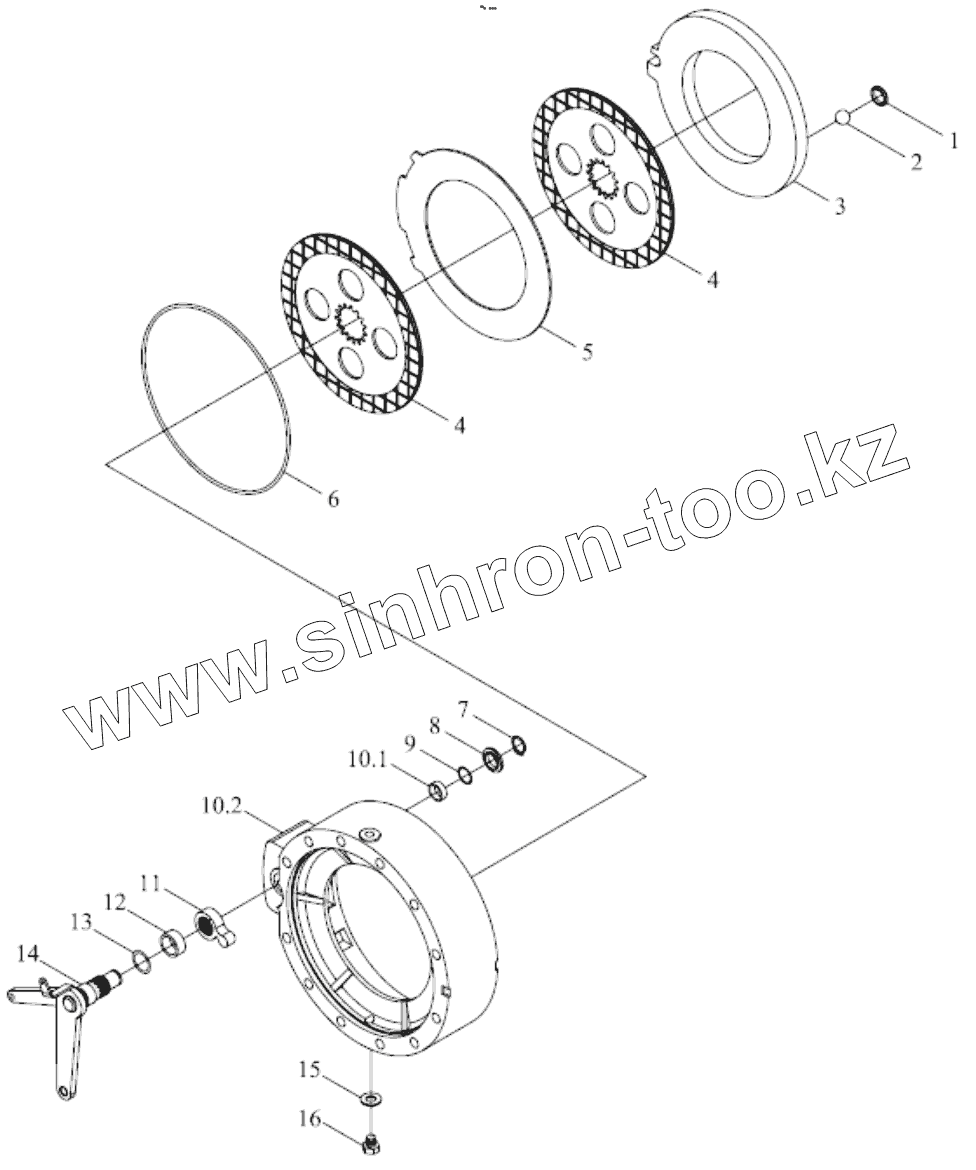

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB504.431 LEFT BRAKE ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10.1
10.2
11
12
13
14
14
15
15
16
2
3
4
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 FT300.43.102 Bowl plug
10 FT300.43.012 Left brake housing assembly
10.1 FT300.43.114 Sleeve of crankshaft
10.2 FT300.43.121 Left brake housing
11 FT300.43.106 Shift briquet
12 FT300.43.107 Spacer sleeve
13 GBT3452.1-20.0X2.65G O-shaped rubber sealing ring for hydraulic and pneumatic
14 TB504.431.1 Left crank assembly
14 TB504.431.1 Left crank assembly
15 FT300.43.153 Final drive oil outlet washer, front
15 JBT982-12 Combined seal gasket
16 FT300.43.154 Plug
2 GBT308-18.000-G100-b Steel ball
3 FT300.43.103 Brake pressure disk, left
4 FT300.43.011 Friction disk assembly
5 FT300.43.105 Retainer
6 FT300.43.101 O-seal ring
7 GBT894.1-18 Retainer ring
8 FT300.43.109a Washer
9 GBT452.1-18.0X2.65 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
