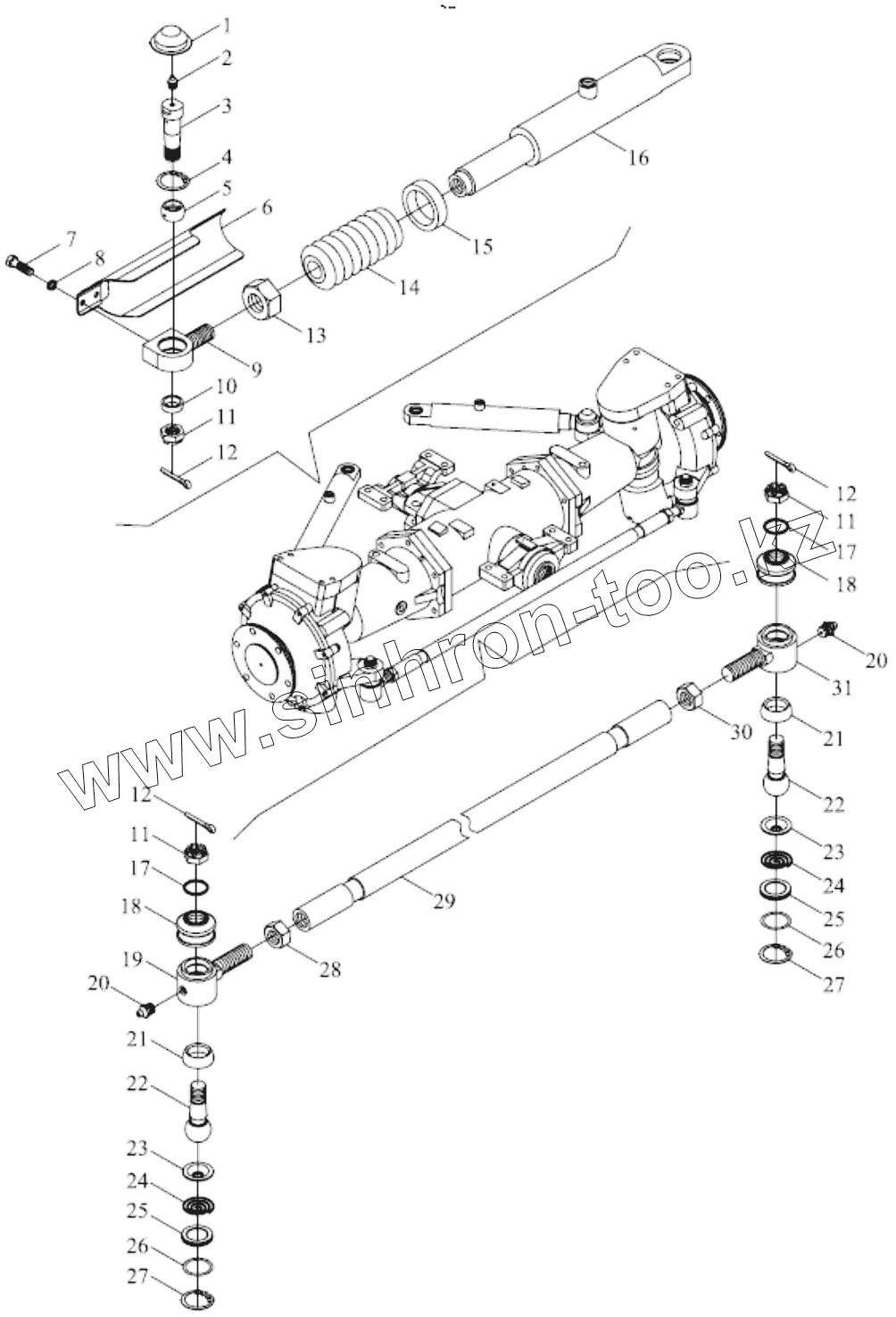

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB504.311 FRONT DRIVING AXLE ASSEMBLY-5
1
10
11
11
11
12
12
12
13
14
15
16
17
17
18
18
19
2
2
2
2
20
20
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
3
30
31
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0.1 | FT304.31F.036 | Left cylinder joint assembly | |
| 0.1 | FT304.31F.036 | Left cylinder joint assembly | |
| 0.2 | FT304.31F.037 | Right oil cylinder joint assembly | |
| 0.3 | FT304.31F.033 | Steering ball head assy right | |
| 0.4 | FT304.31F.032 | Steering ball head assy left | |
| 1 | FT304.31F.160 | Dust cap | |
| 10 | FT304.31F.167 | Spacer sleeve | |
| 11 | FT304.31F.168 | Nut with trough | |
| 12 | GBT91 | Split pin | |
| 13 | GBT6173-M20X1.5 | Nut | |
| 14 | FT304.31F.027 | Dust cover | |
| 15 | Q50MZ3040-50 | Pipe hoop | |
| 16 | FT304.31F.019a | Hydraulic cylinder | |
| 17 | FT304.31F.184 | Circlip | |
| 18 | FT304.31F.026A | Dustproof pocket | |
| 19 | FT304.31F.174A | Left ball pin seat | |
| 2 | JBT7940.1-M6X1 | Oil cup | |
| 2 | JBT7940.1-M6X1 | Oil cup | |
| 20 | JBT7940.1-M6X1 | Oil cup | |
| 20 | JBT7940.1-M6X1 | Oil cup | |
| 21 | 804.31.151 | Ball head pin seat | |
| 22 | FT304.31F.177A | Ball pin | |
| 23 | 8004.31.153 | Ball pin cover | |
| 24 | 8004.31.154 | Spring | |
| 25 | FT304.31F.187 | Pressure cover | |
| 26 | GBT3452.1-33.5X1.8G | O-ring | |
| 27 | GBT893.1-37 | Snap ring | |
| 28 | GBT6171-M20X1.5-LH | Nut | |
| 29 | FT304.31F.175 | Drawbar | |
| 3 | FT304.31F.165a | Fixing pin | |
| 30 | GBT6171-M20X1.5 | Nut | |
| 31 | FT304.31F.176A | Right ball pin seat | |
| 4 | GBT893.1-35 | Retainer ring | |
| 5 | GBT9163-GE20ES | Bearing | |
| 6 | FT304.31F.185 | Left guard plate | |
| 6.1 | FT304.31F.186 | Right guard plate | |
| 7 | GBT5783-M8X16 | Bolt | |
| 8 | GBT93-8 | Normal type single coil spring lock washer | |
| 9 | FT304.31F.195 | Ear ring of left piston rod | |
| 9.1 | FT304.31F.196 | Right piston rod ear ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
