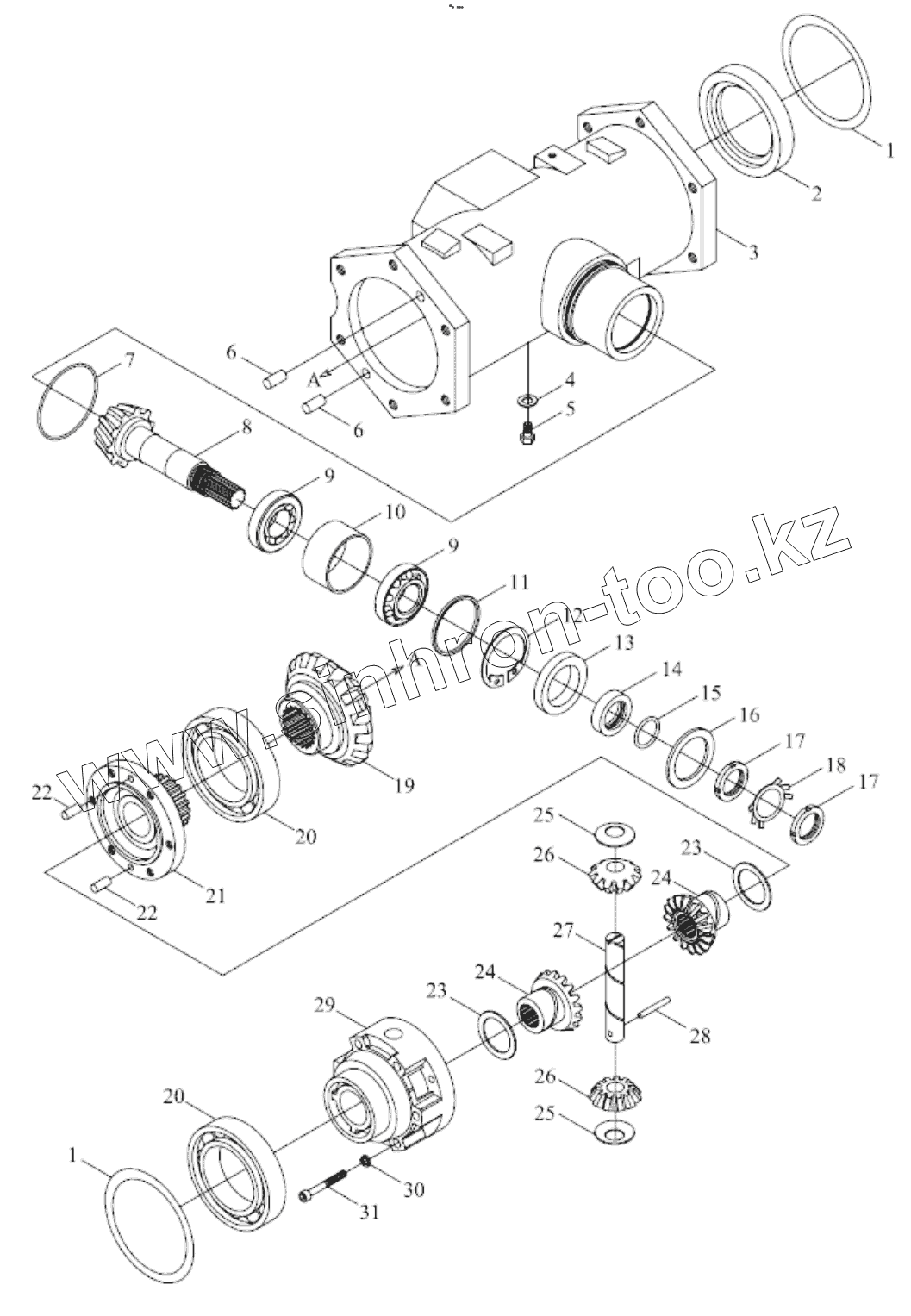

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB504.311 FRONT DRIVING AXLE ASSEMBLY-3
1
1
2
3
4
5
5
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
22
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT304.31F.011 | FT304.31F.011 | Front driving axle sub-assembly | |
| 1 | GBT3452.1-140X3.5G | O-ring | |
| 2 | FT304.31F.191 | Set plate | |
| 3 | FT304.31F.129 | Main gearbox housing | |
| 4 | FT304.31F.106 | Washer | |
| 5 | FT304.31F.105 | Screw | |
| 5 | FT304.31F.105 | Screw | |
| 6 | GBT119-B12X20 | Pin | |
| 7 | GBT3452.1-90X2.65G | O-seal ring | |
| 8 | FT304.31F.131 | Main bevel gear shaft | |
| 9 | GBT297-32207 | Tapered roller bearing | |
| 10 | FT304.31F.132 | Spacer sleeve | |
| 10 | FT304.31F.132 | Spacer sleeve | |
| 11 | FT304.31F.133 | Adjusting sleeve | |
| 12 | GBT893.1-72 | Circlip for hole | |
| 13 | GBT9877.1-F50X72X8D | Inner skeleton rotating shaft lip seal | |
| 14 | FT304.31F.134 | Housing of oil sealing | |
| 15 | GBT3452.1-34.5X3.55G | O-shaped rubber sealing ring for hydraulic and pneumatic | |
| 16 | FT304.31F.104 | Copper washer | |
| 17 | GBT810-M30X1.5 | Small round nut | |
| 18 | GBT858-30 | Non-return washer | |
| 19 | FT304.31F.138 | Mid driving bevel gear | |
| 20 | GBT276-6216 | Deep groove ball bearing | |
| 21 | FT304.31F.137 | Housing of differential, right | |
| 22 | GBT119-B8X20 | Cylindrical pin | |
| 22 | GBT119-B8X20 | Cylindrical pin | |
| 23 | FT304.31F.139 | Spacer ring | |
| 24 | FT304.31F.144 | Half shaft gear | |
| 25 | FT304.31F.140 | Washer | |
| 26 | FT304.31F.143 | Planetary gear | |
| 27 | FT304.31F.142 | Shaft pin | |
| 28 | FT304.31F.141 | Arresting pin | |
| 29 | FT304.31F.136 | Housing of differential, left | |
| 30 | GBT93-10 | Normal type single coil spring lock washer | |
| 31 | GBT70-M10X70 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
