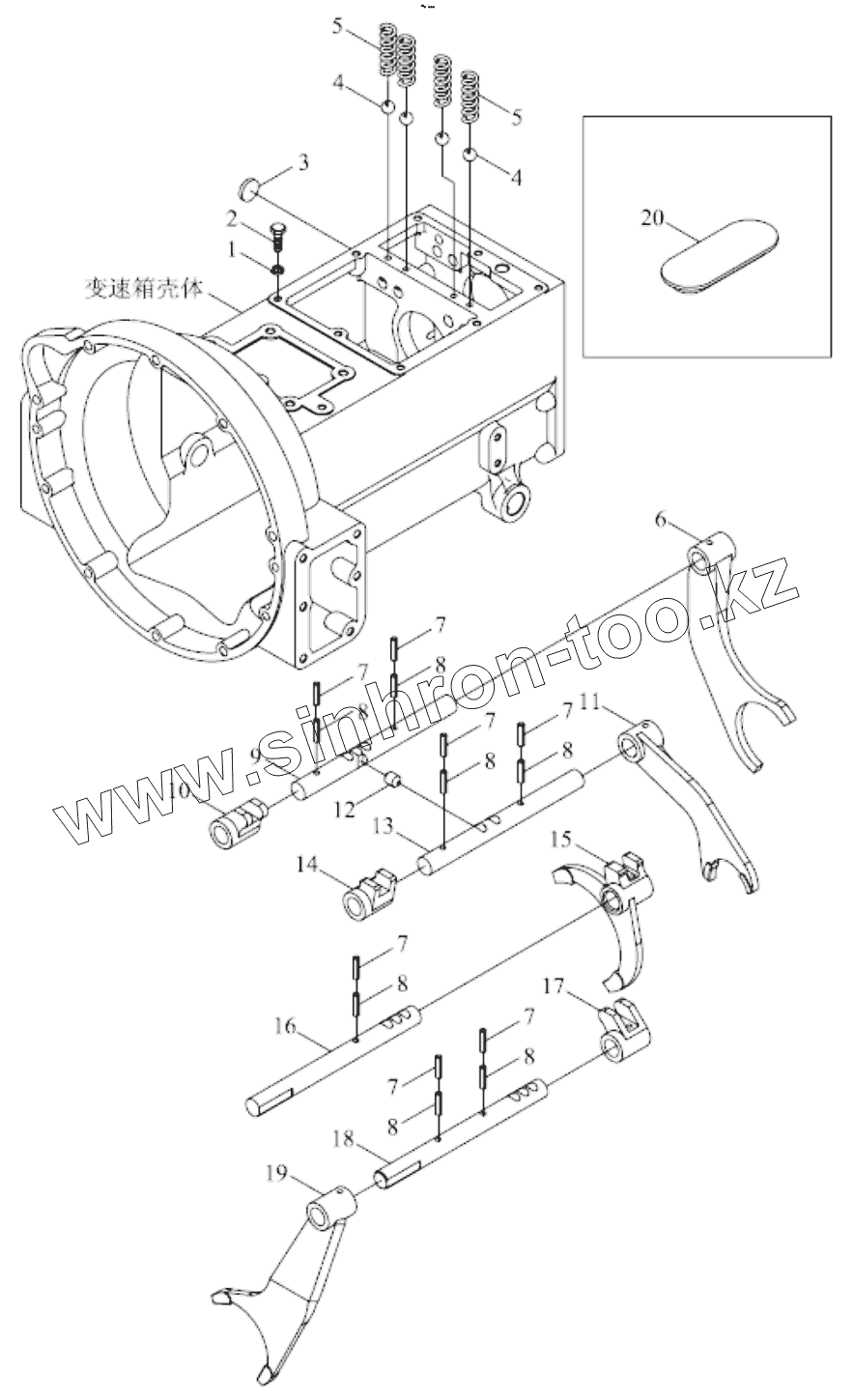

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB450.374C GEARBOX CONTROL MECHANISM ASSEMBLY-1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 GBT93-10 Normal type single coil spring lock washer
2 GBT5783-M10X30-A3L Hex bolt
3 Q72141 Plug piece
4 GBT308-8-G100-B Ball
5 FT300.37.135 Locating spring of fork shaft
6 FT300.37.145 Auxiliary gearshift fork
7 GBT879.1-3X24 Pin
8 GBT879.1-5X24 Pin
9 FT450.37.156 Auxiliary gearshift fork shaft
10 FT300.37.154 Auxiliary gearshift fork
11 FT300.37.146 Reverse gear fork
12 FT300.37.151 Inter-lock pin
13 FT450.37.155 Reverse fork shaft
14 FT300.37.153 Reverse gear fork
15 FT300.37.147 Gear fork
16 FT300.37.150 Gear fork shaft
17 FT300.37.152 Gear fork handle
18 FT300.37.149 Gear shifting fork shaft
19 FT300.37.148 Gear fork
20 TB450.452A-01 Seal cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
