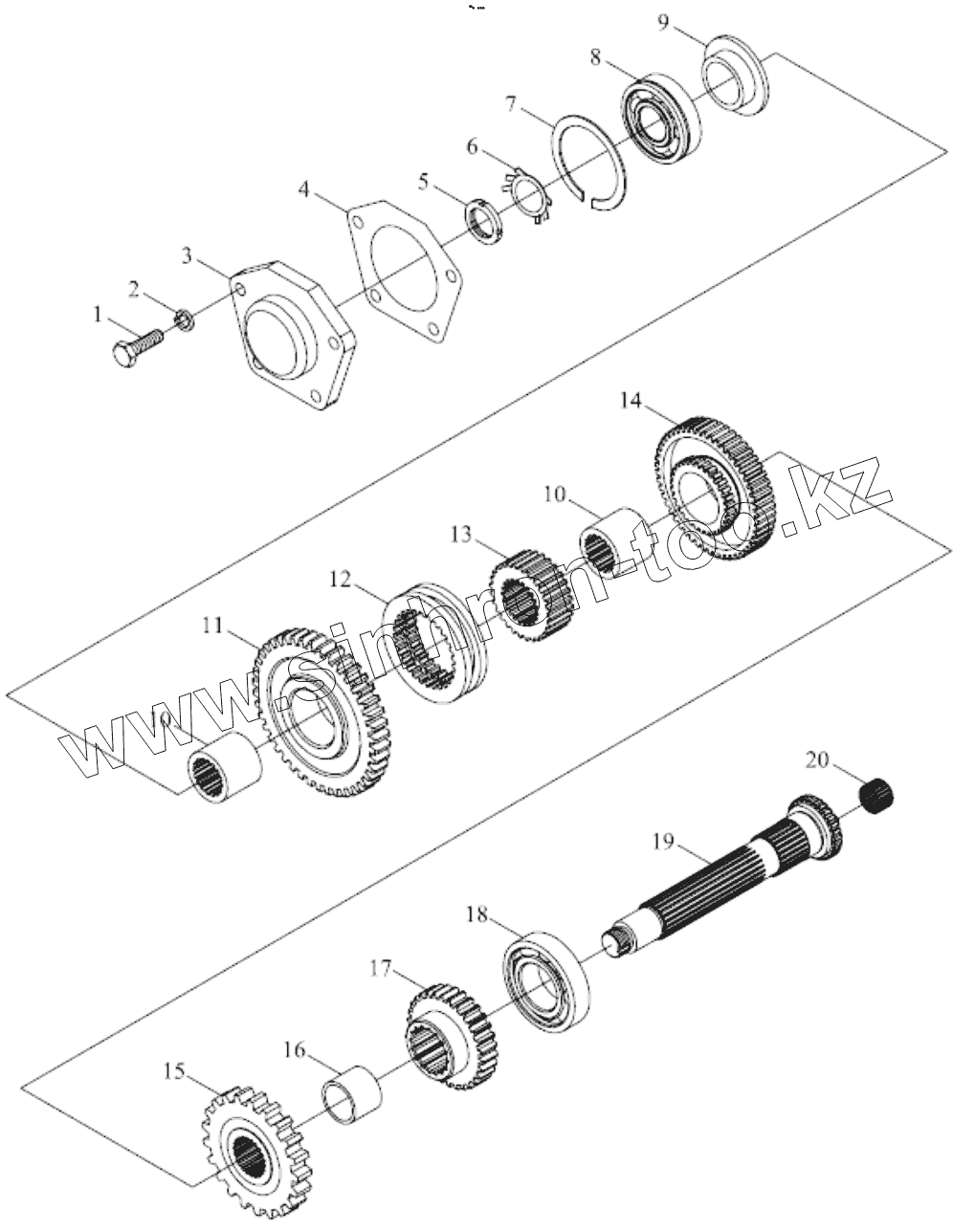

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB450.372B MAIN TRANSMISSION ASSEMBLY-2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 GBT5783-M8X25-A2L Bolt
2 GBT93-8 Normal type single coil spring lock washer
3 FT300.37.120 Housing of shaft
4 FT300.37.119 Housing gasket of shaft
5 GBT812-M24X1.5 Round nut
6 GBT858-24 Thrust ring
7 GBT305-72-78.6 Thrust ring
8 GBT276-6306N Bearing
9 FT300.37.118 Circlip for shaft end
10 FT300.37.114 Gear sleeve,gear
11 FT300.37.117 Driven gear,gear
11 FT300.37.117a I driven gear
12 FT300.37.115 Gear sleeve,I-Iigear
12 FT300.37.115a I-ii shift collar
13 FT300.37.116 Engaging tooth holder,gear
14 FT300.37.113a driven gear
14 FT300.37.113 Driven gear
15 FT300.37.112 Driven gear
16 FT300.37.110 Gear spacer sleeve ,gear
17 FT300.37.108a driven gear
18 GBT276-6208 Bearing
19 FT300.37.109a Shaft
20 JBT7918-K20X26X20 Needle and carrier unit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
